Станки для ремонта головок блока цилиндров Provalve

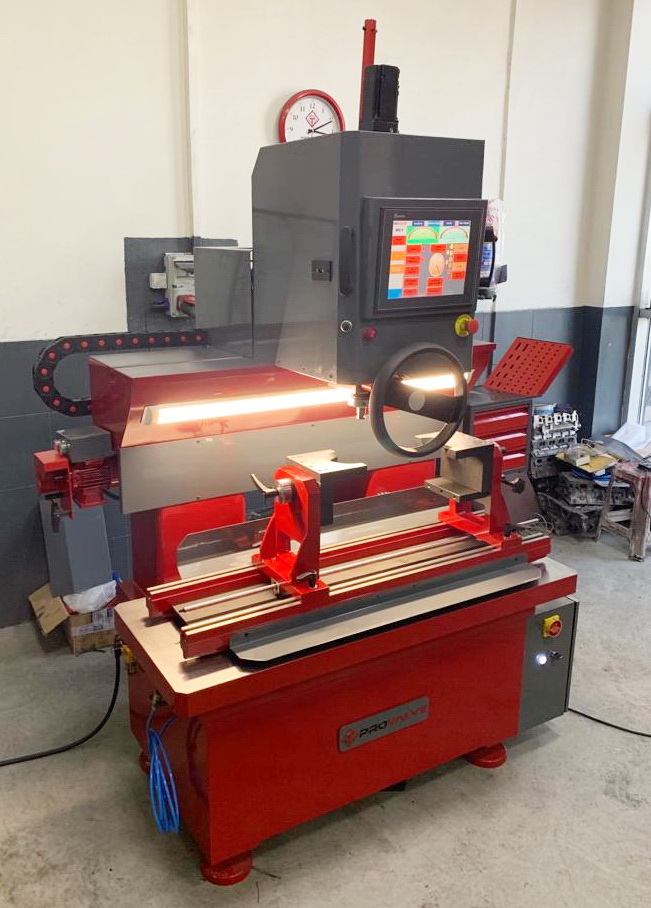

Станок для ремонта головок цилиндров Provalve


Provalve-800 и Provalve-1600 — прецизионные станки, предназначенные для обработки головок блока любых размеров и с любыми угловыми наклонами клапана.


На сегодняшний день это не только одна из наиболее мощных универсальных машин из всех станков данного типа, производящая точную механическую обработку седла клапана от самого маленького до самого большого диаметра, и одна из самых точных и быстрых машин данного типа, но одновременно и одна из самых доступных по цене. Имеет максимальное соотношение "качество/цена", причем по цене конкуренцию не могут составить даже многие из китайских станков.


Это достигнуто путем применения самых совершенных технологий конструирования и производства, с помощью которых машина получила самые совершенные технологические решения, позволяющие обрабатывать седла и направляющие втулки клапанов всех видов головок цилиндров наиболее эффективно.


На станке данного типа применяется мультиугловой резец, обрабатывающий сразу все фаски седла клапана с необходимой шириной и угловой точностью (может быть использован любой профильный резец), вмонтированная система вакуумного тестирования позволяет сразу же по окончании обработки проверить качество выполнения работ. Помимо этого, на станке установлена система полностью автоматического центрирования с сенсорным управлением, которая не только повышает точность обработки седел, но и значительно сокращает время обработки.


Основные технические решения, использованные в конструкции этого станка для обработки седел клапанов, защищены патентами, в том числе, патентом Турции №2019-GE-228828 от 23-05-2019 "Система управления машиной для обработки седел и направляющих клапана" и патентом Турции №2019-GE-228876 от 23-05-2019 "Система обработки клапанных седел и направляющих клапана". Эти патенты устанавливают приоритет производителя — компании Serdarlar Makine, в примененной системе зажима с помощью роликовой цепи, а также системе автоматического центрирования.


С 2020 года станок типа Provalve выпускается в Турции на заводе компании Serdarlar Makine в 4-х модификациях:

  • Provalve-800S — со стальной сварной станиной, сенсорным управлением и экраном 10",
  • Provalve-1600S — со стальной сварной станиной, сенсорным управлением и экраном 10",
  • Provalve-1600SE — с чугунной литой станиной, сенсорным управлением и экраном 12",
  • Provalve-1600SL — с чугунной литой станиной увеличенной высоты, сенсорным управлением и экраном 12", а также более мощным шпинделем с увеличенным ходом.


Отличительные особенности станка Provalve:


  • Универсальная, надежная и безопасная машина с очень высокой точностью и скоростью обработки.
  • Позволяет механическую обработку направляющих клапанов от 3,5 мм и седел диаметром от 16 до 120 мм.
  • Чрезвычайно жесткая стабильная и точная конструкция, станина из чугуна с монолитным корпусом (модели 1600SE и 1600SL) или сварная станина из стали, подверженная старению для исключения деформаций (модель 800S, 1600S).
  • Самая большая точность для всех видов седел всех типов головок блока цилиндров, от мотоциклов до самых тяжелых индустриальных двигателей — глубина повторной обработки после полной переустановки головки цилиндра на предварительно обработанное седло — не более 0,02 мм.
  • Серводвигатель шпинделя с электронным устройством управления, с переменной скоростью и цифровым дисплеем — обеспечивает исключительную плавность и мощность (не применяется на машинах конкурентов).
  • Система быстрой установки и демонтажа конического держателя инструмента обеспечивает надежность крепления держателя и полностью исключает (в отличие от конкурентов) какое-либо его повреждение.
  • Точная центрирующая система, основанная на сферической и плоских воздушных подушках с продольным и поперечным перемещением.
  • Четыре воздушных подушки: первая — на верхней станине на шпиндельной бабке (2 оси, продольный ход на 850 мм), вторая — на шпинделе сферическая подушка с наклоном до 10°, третья — на шпинделе плоская подушка с перемещением по 2 осям на 10 мм, четвертая — на столе на нижней части станины (2 оси, продольный ход на 760 мм).
  • При центрировании работают 3 подушки — подушка стола с двумя подушками шпинделя, в то время как подушка рабочей бабки используется лишь для предварительной настройки и в процессе центрирования не участвует. Это является принципиальным отличием машины от аналогов типа SERDI, у которых центрирование обеспечивается только двумя подушками шпинделя.
  • Система автоматического центрирования инструмента по нажатию 1 кнопки выполняет последовательно включение и выключение воздушных подушек в определенной последовательности по команде ЧПУ, выполняет автоматический запуск, останов шпинделя и обеспечивает контроль на экране (know-how компании-производителя, отсутствует у машин конкурентов).
  • Надежный патентованный зажим шпиндельной рабочей бабки машины двойным пневматическим домкратом.
  • Универсальное зажимное приспособление с наклоном на 130° для всех типов головок блока цилиндров и зажимное приспособление для плоских головок блока.
  • Полноценный стол машины на воздушной подушке имеет поперечный ход 200 мм и продольный ход 760 мм, зажим на нижней части станины вакуумными домкратами и параллелями обеспечивают без переустановки обработку головки цилиндров с максимальным расстоянием между крайними клапанами до 1610 мм.
  • Плоская воздушная подушка стола участвует в точном центрировании, повышает точность обработки и снижает усилия на шпиндель (не применяется на машинах конкурентов).
  • Защитные гофрированные кожухи верхней станины (не применяются на машинах конкурентов) исключают абразивный износ за весь срок службы станка.
  • Электронный ограничитель хода шпинделя с регулировкой для периодически повторяющихся работ.
  • Сенсорный экран 12" (модели 1600SE и 1600SL) или 10" (модель 800S, 1600S) с сенсорным управлением, с библиотекой данных головок цилиндров и сохранением базы данных всех работ.
  • Возможность обновления данных и программы управления как через Интернет, так и через порт USB (модели 1600S и 1600SL).
  • Интегрированное освещение с неоновым светом на станине машины и светодиодная лампа для локальной подсветки рабочей зоны шпинделя.
  • Отдельный вакуумный насос (не применяется на машинах конкурентов) исключает влияние подачи воздуха на работу вакуумных зажимов и вакуумтестера (с 2020 г. — 2 раздельных вакуумных насоса на зажимы и вакуумтестер для высшей точности).
  • Вакуумный тестер, воздушный фильтр с лубрикатором, заточный станок для твердосплавных резцов и инструментальный ящик интегрированы в конструкцию машины.
  • Высококачественная окраска в цвета по выбору заказчика (стандартные цвета - красный RAL 3000 и серый RAL 7011).


КОНСТРУКЦИЯ СТАНКА PROVALVE-1600



Provalve - нажмите, чтобы увеличить картинку


Литая станина обеспечивает наиболее высокую жесткость, стабильность и точность станка. Вакуумные насосы, установленные в нижней части станины, обеспечивают вакуумом зажимы стола и тестер герметичности. Фильтр воздуха стандартно комплектуется лубрикатором для подачи очень малого дозированного количества масла в пневмосистему машины.

Provalve - нажмите, чтобы увеличить картинку


Стол на воздушной подушке имеет как поперечное, так и продольное перемещение, а также вакуумные фиксаторы. Стандартное зажимное приспособление, наклоняемое в обе стороны на 360°, предназначено для установки любых головок цилиндров. Хромированный шпиндель, установленный в регулируемых чугунных втулках пиноли рабочей бабки, практически не подвержен износу.

Provalve - нажмите, чтобы увеличить картинку


Защитные кожухи для верхней станины значительно повышают удобство эксплуатации станка для обработки седел клапанов и обеспечивают исключительную его долговечность даже в пыльных помещениях.

Provalve - нажмите, чтобы увеличить картинку


Пульт управления с сенсорным экраном превращает машину в станок с ЧПУ с функциями автоматического центрирования инструмента и останова после обработки. Имеет также функцию хранения базы данных (с обновлением) размеров седел и инструмента для их обработки для большого числа моделей двигателей.

Provalve - нажмите, чтобы увеличить картинку


Патентованная цепная система зажима шпинделя, сервомотор для привода шпинделя, система точной вертикальной балансировки шпинделя, плоская и сферическая воздушные подушки шпинделя — все эти устройства, установленные в рабочей бабке, направлены на обеспечение высокой точности при минимальном времени механической обработки.

Provalve - нажмите, чтобы увеличить картинку


Электрический шкаф машины комплектуется элементами производства только европейских компаний.

Provalve - нажмите, чтобы увеличить картинку


Зажимы для плоских головок блока идут в качестве стандартного оборудования машины, в комплекте с парами параллелей разной высоты.

Provalve - нажмите, чтобы увеличить картинку


Система установки и демонтажа конического держателя инструмента не только настроена на быструю работу, но и исключает какое-либо повреждение держателя.

Provalve - нажмите, чтобы увеличить картинку


Тумбочка для инструмента имеет 3 ящика, позволяющих разместить весь необходимый инструмент непосредственно под рукой оператора.

Provalve - нажмите, чтобы увеличить картинку


Заточное устройство для резцов входит в стандартную комплектацию машины.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА PROVALVE


Параметры Provalve -800 Provalve -1600
Габариты
Длина, мм 1415 1700
Ширина, мм 950 950/ 1000*
Высота, мм 2115 2115
Вес нетто, кг 1200 1375/ 1550*
Размеры упаковки, мм 1600x 1230x 2250 2000х 1230х 2250
Размеры обрабат. головки (макс.)
Макс. длина, мм Неогр. Неогр.
Макс. длина между крайними клапанами (без пере установки), мм 830 1610
Макс. ширина, мм 450 500
Макс. высота, мм 450 500
Диапазон обрабат. седел клапанов, мм От 16 до 80 мм От 16 до 120
Мин. диаметр стержня клапана, мм 3,5 3,5
Попереч. перемещ. стола, мм 200 200
Продольн. перемещ. стола, мм 630 760
Рабочая бабка
Продольн. перемещ., мм 200 850
Попереч. перемещ., мм - -
Попереч. перемещ. сферы шпинделя, мм 10 10
Шпиндель
Наклон шпинделя, град. 10 10
Ход шпинделя, мм 200/ 250 200/ 250
Мощность шпиндел. серво двигателя, Вт 750 750
Макс. крутящий момент, Нм 17 24
Скорость вращения шпинделя, об/мин От 0 до 500/ 800* От 0 до 640
Подключения
Электро питание, кВА- В- Гц 1,5- 230- 50/60 1,5- 230- 50/60
Давление нагнетаем. воздуха, кг/ см2 6 6
Объем нагнетаем. воздуха, не более, л/мин 400 400


    СТАНДАРТНОЕ ОБОРУДОВАНИЕ СТАНКА:
  • Система вакуумных зажимов стола
  • Система автоматического центрирования перед обработкой
  • Комплектная электрическая система
  • Сенсорный экран 10" или 12"
  • Воздушные датчики давления
  • Рукоятка с кнопкой для управления воздушной подушкой рабочей бабки
  • Универсальное наклонное зажимное приспособление 360°
  • Выравнивающие опоры 4 шт.
  • Пара нижних суппортов
  • Нижний суппорт
  • Выравнивающий стержень
  • Спиртовой уровень
  • Микрометр для резцов
  • Заточное устройство с алмазным кругом
  • Вакуумная система тестирования - вакуумный насос, фильтр и манометр
  • Колодки для вакуумтестера разных размеров 8 шт.
  • Ограничители хода шпинделя с электронным индикатором и стопорами
  • Электронный тахометр
  • Система двойного освещения
  • Инструментальный ящик
  • Отвертка Torx Т9
  • Ключ Аллена 2,5 мм
  • Защитные очки
  • Руководство по эксплуатации


    ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ:
  • Держатели инструмента SH-100 (18-57 мм), SH-200 (18-60 мм), SH-300 (40-70 мм), SH-400 (50-100 мм), SH-500 (70-120 мм)
  • Специальные держатели для тормозных клапанов Mercedes Atego-Axor / Exhaust brake valve seat 20°, Mercedes Actros / Exhaust brake valve seat 45°
  • Держатель с конусом Морзе №2 для сверления и развертывания
  • Держатели резца SH-0 (16-30 мм), SH-1 (25-45 мм), SH-2 (37-60 мм), SH-3 (40-70 мм), SH-4 (50-100), SH-5 (70-120) - стандартной и увеличенной длины
  • Держатели резца SH-190 (25-45 мм), SH-290 (37-60 мм), SH-390 (40-70 мм), SH-490 (50-100), SH-590 (70-120) - для вырезания седел
  • Держатели резца SH-320, -330, -345 (40-70 мм), SH-420, -430, -445 (50-100), SH-520, -530, -545 (70-120) - для одноугловых резцов 20°, 30°, 45°
  • Твердосплавные пилоты CP-тип (9,525 м, 160 мм)
  • Твердосплавные пилоты CPL-тип (9,525 м, 7,0-12,0 мм, 190 мм)
  • Твердосплавные пилоты CPL-тип (9,525 м, 12,0-14,0 мм, 200/220 мм)
  • Твердосплавные пилоты CPS-тип (6,00 м, 4,0-7,0 мм, 130 мм)
  • Твердосплавные профильные резцы - 1-угловые 20°, 30°, 35°, 40°, 45°, 60°
  • Твердосплавные профильные резцы - 3-угловые 20°, 30°, 35° и 45°
  • Резцы для вырезания седел
  • Пара параллелей 140х340 мм
  • Пара параллелей 90х340 мм
  • Зажимное приспособление для плоских головок цилиндра
  • Защитные гофрированные кожухи для верхней станины


    Срок заводской гарантии на станок и его оборудование — 2 года с момента отгрузки.
