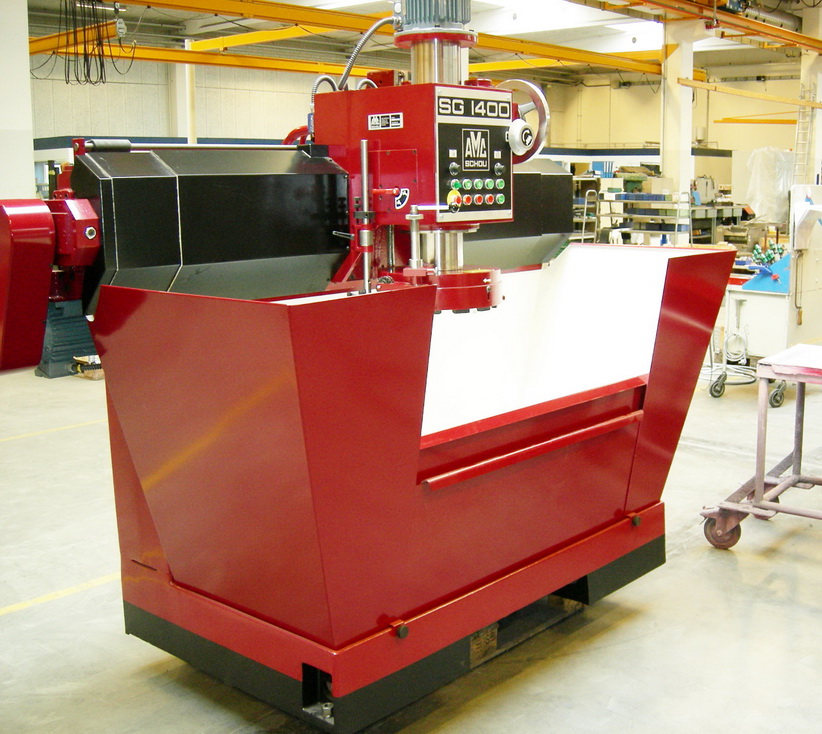

Плоскошлифовальный станок для обработки привалочных плоскостей блоков и головок блока цилиндров SG 1400V



плоскошлифовальный станок


Модель AMC-SCHOU SG 1400V может использоваться как небольшими и средними по размеру ремонтными компаниями, так и промышленностью в качестве плоскошлифовального станка. Эргономичный дизайн, специальная конструкция направляющих рабочего узла, телескопические защитные кожухи - все это гарантирует качество обработки в течение долгих лет.


Плоскошлифовальные станки AMC-SCHOU имеют высокие технические характеристики, среди которых:


  • Подвижная бабка на направляющих станины вместо подвижного стола, что обеспечивает исключительно высокую долговечность станка (отсутствие известного эффекта "падения стола")
  • Шариковинтовой привод продольного движения рабочего узла обеспечивает высокую точность и долговечность
  • Центральная смазка направляющих станины для рабочего узла
  • Минимальное периодическое обслуживание станка
  • Плавная регулировка скорости вращения круга и продольной подачи рабочего узла
  • Легкое регулирование уровня и точный контроль глубины обработки (дополнительная опция)
  • Встроенное приспособление для правки шлифовального круга
  • Простая установка любого блока и головки цилиндров
  • Большой набор дополнительных приспособлений для плоского фрезерования и шлифования любых деталей


Технические особенности станков


Направляющие рабочего узла и система центральной смазки

Направляющие рабочего узла и система центральной смазки обеспечивают высокое качество обработки и долговечность плоскошлифовального станка.

В отличие от большинства других аналогичных станков, имеющих подвижный стол и неподвижный рабочий узел, в станке SG1400V отсутствует известный эффект "падения" стола, поскольку подвижным является не стол, а непосредственно сам рабочий узел шлифовального круга. Кроме этого, за счет небольшой массы подвижного рабочего узла, центральной смазки направляющих и герметичных кожухов износ сопряженных поверхностей направляющих практически отсутствует.

Прибор для контроля выравнивания и глубины обработки

Контроль выравнивания и глубины обработки осуществляется с помощью специального индикаторного прибора до и после обработки с точностью 0,01 мм.

Резцовая головка для фрезерования

Резцовая головка устанавливается на шлифовальный круг для фрезеровки и обработки алюминиевых деталей (дополнительная опция). Плавная регулировка скорости вращения круга и большая мощность двигателя позволяют выбрать наилучшие режимы обработки как при фрезеровании, так и при шлифовании.

Универсальное приспособление для крепления деталей

Универсальное приспособление для крепления деталей позволяет обрабатывать плоскости на любых головках, блоках цилиндров и коллекторах.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SG 1400V
Максимальная длина шлифования мм 1400
Максимальная ширина шлифования мм 340
Максимальная ширина шлифования в специальном исполнении мм 390
Максимальная высота рабочей части мм 850
Поверхность стола мм 1400x600
Диаметр шлифовального круга мм 350
Диаметр шлифовального круга в специальном исполнении мм 400
Количество сегментов шлифовального круга шт. 12
Скорость вращения шлифовального круга (плавная регулировка) об/мин 50-1200
Вертикальный ход рабочего устройства круга (ручная быстрая регилировка) мм 240
Чистовая подача круга на оборот (микрометрическая регилировка) мм 0.01
Скорость продольной подачи рабочего узла круга (плавная регулировка) мм/мин 200-3000
Объем резервуара для охлаждающей жидкости л 95
Двигатели
Двигатель шлифовального круга кВт 4
Двигатель привода рабочего устройства круга кВт 0.75
Насос подачи охлаждающей жидкости кВт 0.16
Размеры
Высота станка мм 2260
Полная длина станка мм 2290
Полная ширина станка мм 1160
Требуемое рабочее место мм 3000x1560
Вес NETTO приблизительно. кг 1540
Вес с упаковкой приблизительно (деревянная коробка) кг 1890
Объем упаковки куб.м 7.41

Стандартное оборудованиеСтандартное оборудование:

тропическое исполнение с двигателями шлифовального круга, привода рабочего устройства круга и насоса охлаждающей жидкости, шлифовальный круг 350 мм, устройство для правки круга, шпиндель для балансировки круга, 4 пары параллелей, насос центральной смазки, съемник для круга, зажимы, болты, гаечные ключи и защитные кожухи.



Дополнительное оборудование Дополнительное оборудование:

шлифовальный круг 400 мм, фрезерная головка для обеих типов кругов, резцы для фрезерования, специальные крепления для головок блока цилиндров, V-образных блоков и коллекторов, абразивные сегменты для чугуна, алюминия и стали, стенд для балансировки круга, устройство для выравнивания и контроля глубины обработки, магнитный стол, ленточный фильтр охлаждающей жидкости и др.
