Расточные станки AMC-SCHOU серии С/СМ

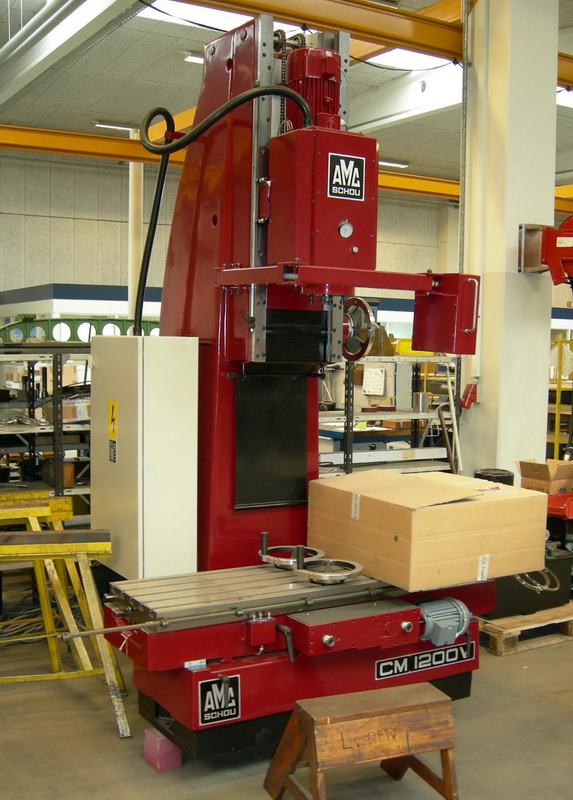

Вертикально расточной станок CM1200V


Линия расточных станков AMC-SCHOU имеет высокие технические характеристики, среди которых:


  • Мощный двигатель шпинделя (4 кВт) с плавнопеременной скоростью вращения.
  • Частота вращения шпинделя от 0 до 1200 об/мин.
  • Двигатель вертикальной подачи шпинделя с плавнопеременной регулировкой подачи при резании.
  • Быстрое (1500 мм/мин) выведение шпинделя из цилиндра.
  • Плавнопеременная скорость продольного движения стола 0-1200 мм/мин (только для станков СМ).
  • Ручное поперечное перемещение стола.
  • Возможность автоматического цикла расточки блока цилиндров (только для станков СМ).
  • Сверхпрочная конструкция, система централизованной автоматической смазки направляющих расточной бабки и стола.
  • Небольшая электрическая мощность, высокая надежность и долговечность с минимальным обслуживанием вследствие отсутствия громоздких коробок подач.
  • Большой комплект дополнительных приспособлений для крепления и расточки любых деталей.
  • Высокое качество фрезерования с помощью фрезерных головок с твердосплавными резцами (только для станков СМ).
  • Модификации VF с увеличенным на 200 мм вертикальным ходом шпинделя.


Технические особенности


Самоориентирующийся пульт управления

Пульт управления.
Удобный самоориентирующийся пульт управления со свободным доступом позволяет оператору работать на расточном станке в лучшем возможном положении.

Антифрикционное покрытие направляющих

Антифрикционное покрытие направляющих.
Минимальное трение и износ направляющих обеспечивают высокую долговечность станка.

Расточные шпиндели


Расточные шпиндели.
Широкий выбор шпинделей позволяет легко растачивать отверстия диаметром 32-350 мм. Все шпиндели имеют закрытые подшипники, смазанные на весь срок службы расточного станка.

Прибор для установки вылета резца

Прибор для установки вылета резца.
На станках AMC-SCHOU применяется прямая установка вылета резца с помощью специального установочного микрометрического прибора, как обеспечивающая наивысшую точность при расточке.

Центрирование шпинделя


Центрирование шпинделя.
Для точного центрирования шпинделя используется специальный щуп-центроискатель, устанавливаемый в нижней части шпинделя.

Центрирование шпинделя


Центрирование шпинделя.
При центрировании используется индикатор на расточной бабке, связанный системой рычагов с щупом на шпинделе. Такая схема измерения позволяет легко определять положение оси шпинделя относительно оси цилиндра в любом его сечении.

Контроль глубины обработки


Контроль глубины обработки.
Индикатор на расточной бабке позволяет точно контролировать глубину обработки цилиндров. Это особенно важно для обработки посадочных поверхностей для гильз.

Приспособления для быстрого зажима блоков цилиндров

Приспособления для быстрого зажима блоков цилиндров.
Эти приспособления позволяют закрепить рядный блок цилиндров на столе в течение считанных минут.

Приспособление для зажима V-образных блоков цилиндров

Приспособление для зажима V-образных блоков цилиндров.
Установка и крепление V-образных блоков цилиндров в течение считанных минут.

Расточка цилиндров

Расточка цилиндров.
Полный диапазон шпинделей позволяет растачивать цилиндры, посадочные и упорные бурты для гильз любых двигателей.

Фрезерование головкой с твердосплавными резцами


Фрезерование.
На всех расточных станках CM может легко устанавливаться фрезерная головка с твердосплавными резцами.

Фрезерные головки с твердосплавными резцами

Фрезерные головки с твердосплавными резцами.
Расточные станки типа CM имеют бесконечно переменную подачу стола и оборудованы фрезерными головками с 2-мя твердосплавными резцами. Скорость вращения и подачи может быть плавно увеличена, что позволяет экономить время на каждой операции фрезерования. Подъем защитных кожухов обеспечивает легкий доступ к головке при замене резцов.
Размеры фрезерных головок:
Станок Стандарт Дополнительно
CM 1200V 300 мм 400 мм
CM 1800V 300 мм 400 и 500 мм
CM 2500V 400 мм 500 мм

Фрезерование пазов гильзы торцевой фрезой


Вспомогательные работы.
На всех станках может быть использован специальный шпиндель с конусом Морзе №3, в который легко установить сверла или фрезы для сверления отверстий, фрезерования пазов и т.д..

Манипулятор для хранения и замены шпинделей


Приспособление-манипулятор для хранения и замены шпинделей.
Очень удобное приспособление для быстрой замены шпинделей одним оператором в течение считанных минут.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ C/CM1200V/VF CM1800V/VF CM2500V/VF
Диапазон растачиваемых диаметров мм 32-350 32-350 32-350
Максимальное вертикальное перемещение расточной головки мм 780 780 780
Максимальное вертикальное перемещение расточной головки
для модификации VF
мм 980 980 980
Расстояние от шпинделя до колонны мм 410 410 510
Максимальная высота от шпинделя до стола мм 1460 1460 1460
Максимальная высота от шпинделя до стола для модификации VF мм 1660 1660 1660
Шпиндельная скорость (плавно регулируемая) об/мин 50-1200 50-1200 50-1200
Подача при растачивании (плавно регулируемая) мм/мин 20-1500 20-1500 20-1500
Поверхность cтола мм 1525x450 2130x450  2540x600
Продольный ход стола мм 1350 2025 2675
Максимальная длина фрезерования (только для CM) мм 1050 1725 2275
Скорость перемещения стола (только для CM - плавно регулируемая) мм/мин 0-1200 0-1200 0-1200
Поперечный ход стола (ручная регулировка) мм 140 140 140
Максимальный вес обрабатываемого изделия кг 1000 1200 2500
Ширина фрезерования (только для CM) мм 300 300 400
Дополнительная ширина фрезерования (опция) мм 400 400/500 300/500
Максимальное расстояние между центрами крайних цилиндров мм 1200 1800  2500
Двигатели
Шпиндельный двигатель кВт 4 4 4
Двигатель подачи при растачивании кВт 0.75 0.75 0.75
Двигатель подачи стола кВт 0.55 0.55 0.55
Размеры
Требуемая высота для работы мм 3010/3210 3010/3210 3200/3210
Высота колонны мм 2720/2920 2720/2920 2905/2920
Полная длина станка мм 2365 3330 3600
Полная ширина станка мм 1720 1720 1900
Рабочее требуемое место мм 3700x1720 5380x1720 6000x1900
Вес NETTO приблизительно кг 3200/3300  4500/4600 5800/5900
Вес с упаковкой приблизительно (деревянная коробка) кг 3600/3700 5300/5400 6400/6500
 Объем упаковки куб.м 9,30/9,91 15,84/16,89 22,72/24,12

Стандартное оборудование


Стандартное оборудование: Все расточные станки оборудованы шаговыми двигателями, центральным смазыванием, микрометрами, зажимами для блоков цилиндров с кронштейнами, гаечными ключами, индикатором контроля глубины обработки, операционным руководством и др.

Дополнительное оборудование

Дополнительное оборудование: 7 расточных шпинделей, каждый с держателями инструмента для быстрорежущих и твердосплавных резцов (включая инструменты для центрирования и зенкования), твердосплавные резцы, приспособление для заточки резцов, кронштейн для хранения и крепления (для быстрой замены) шпинделя, стенды для крепления блоков (универсальные и приспосабливаемые), наклонное крепление для V-образных блоков, быстродействующие зажимы и др.
