Авторемонтные станки - STANDARD AUTOMOTIVE Machines:
Станки для обработки плоскостей головок и блоков цилиндров
STANDARD AUTOMOTIVE
ВРЕМЕННО НЕ ПОСТАВЛЯЕТСЯ
НАСТОЯЩЕЕ КАЧЕСТВО ПО ДОСТУПНОЙ ЦЕНЕ!
Широкая линия высокоточных станков для шлифования и фрезерования плоских поверхностей
блоков, головок блока цилиндров и других деталей с максимальной длиной обработки до 1800 мм.
Эти плоскошлифовальные станки очень компактны и имеют высокую жесткость, обеспечивающую отсутствие вибраций. Высшее качество обработки достигается переменной скоростью фрезерования, а перемещение стола гидравликой обеспечивает исключительную плавность работы.
Станки имеют конструкцию, идентичную станкам Dalcan Machines (Maxpreci), но производятся на другом заводе в г.Бангалор (Индия) и отличаются, главным образом, элементами управления и более доступными ценами.
Отличительные особенности станков:

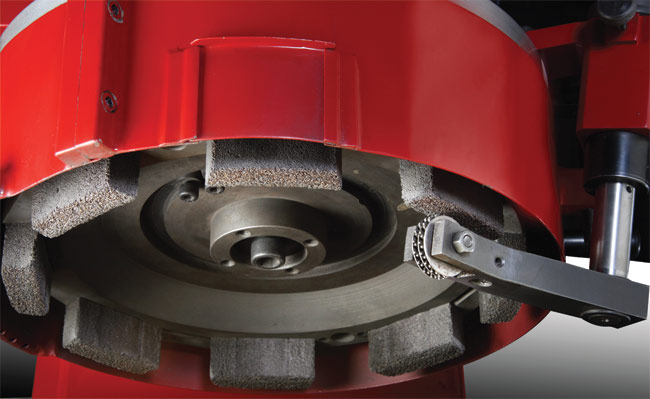

Гидравлическая подача стола с переменной скоростью, шпиндель на регулируемых роликоподшипниках, сегментированный круг с 8-12 сегментами для обработки стальных, чугунных и алюминиевых деталей с простым устройством для правки, быстросъемное приспособление для фрезеровки с резцами.

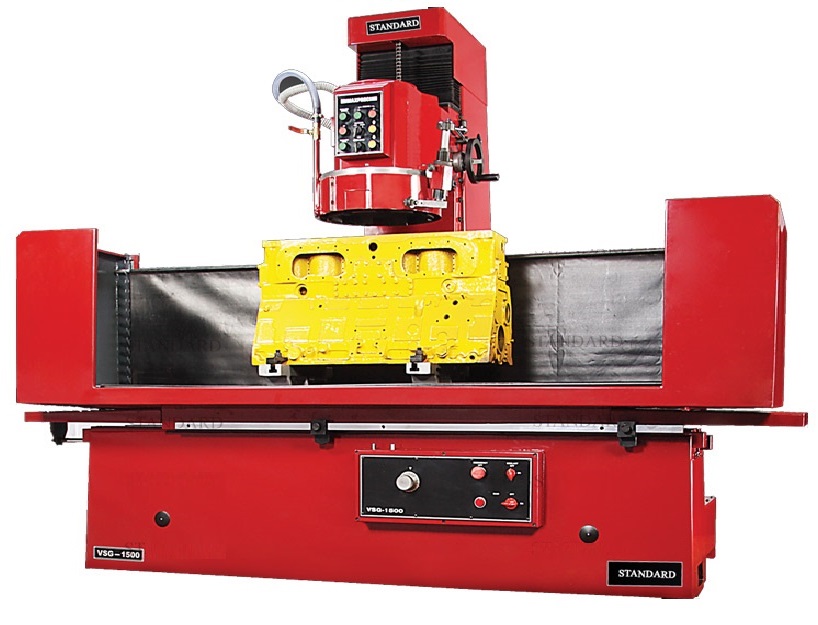

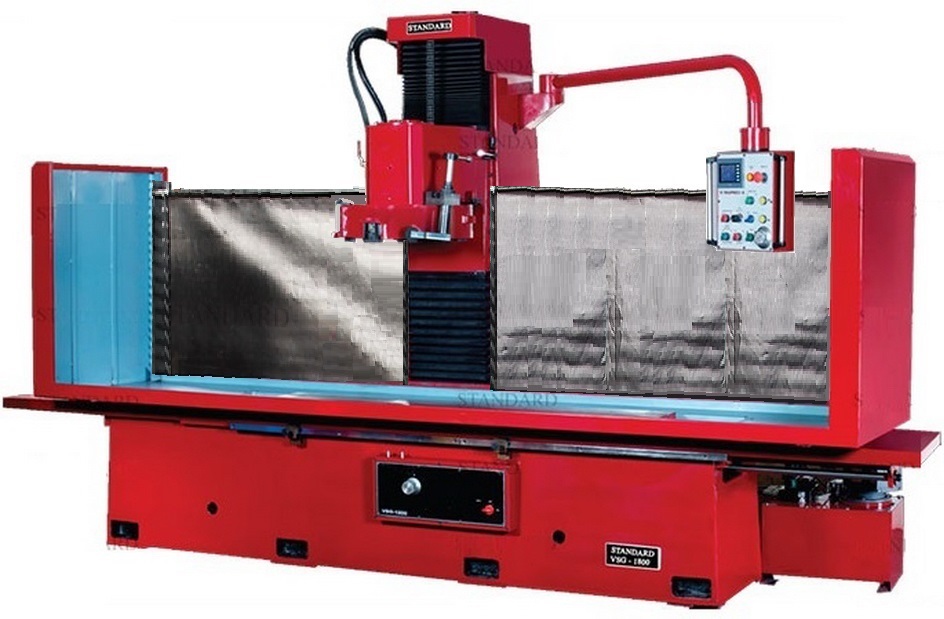

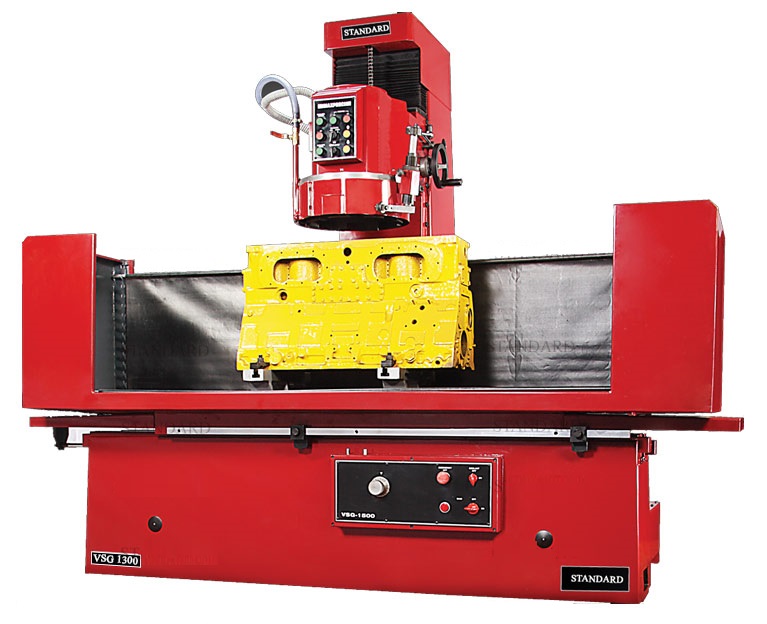

Основные модели станков STANDARD AUTOMOTIVE VSG 1300, VSG 1500, VSG 1800
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
| ТЕХНИЧЕСКАЯ СПЕЦИФ-ИЯ |
VSG 1800 |
VSG 1500 |
VSG 1300 |
| Макс. перемещение стола, мм |
1800 |
1500 |
1300 |
| Вертикал. перемещение шлифовал. бабки, мм |
900 |
720 |
600 |
| Диаметр сегментир. шлифов. круга, мм |
450 |
400 |
350 |
| Макс. ширина фрезерования, мм |
400 |
300 |
300 |
| Макс. ширина шлифования, мм |
450 |
400 |
350 |
| Макс. длина шлифования, мм |
1500 |
1200 |
1000 |
| Мин./макс. расстояние от стола до шлифовал. круга, мм |
0 - 900 |
0 - 720 |
0 - 600 |
| Расстояние от колонны до центра стола, мм |
396 |
350 |
350 |
| Скорость вращения шпинделя при шлифовании, об/мин |
900 |
1440 |
1440 |
| Плавно переменная скорость вращения шпинделя при фрезеровании, об/мин |
80 - 600 |
80 - 700 |
80 - 700 |
| Мин./макс. плавно переменная скорость подачи стола, мм/мин |
0 - 4500 |
0 - 4500 |
0 - 4500 |
| Мощность двигателя шпинделя, кВт / л.с. |
7,5 / 10 |
5,5 / 7,5 |
3,75 / 5 |
| Двигатель быстрой подачи шлифовальной бабки, кВт/л.с. |
0,44 серво |
0,19 / 0,25 |
0,19 / 0,25 |
| Двигатель гидростанции, кВт/л.с. |
1,1 / 1,5 |
0,75 / 1,0 |
0,75 / 1,0 |
| Двигатель насоса системы охлаждения, кВт/л.с. |
0,09 / 0,12 |
0,09 / 0,12 |
0,09 / 0,12 |
| Длина машины, мм |
4000 |
2600 |
2480 |
| Ширина машины, мм |
1300 |
1200 |
1200 |
| Высота машины, мм |
2250 |
2050 |
1900 |
| Требуемая рабочая высота, мм |
2350 |
2150 |
2050 |
| Требуемое рабочее пространство (L X W X H), мм |
5750 X 1600 X 2070 |
3800 X 1500 X 1970 |
3100 X 1500 X 1970 |
| Чистый вес, кг |
3000 |
1850 |
1500 |
| Вес с упаковкой, кг |
3250 |
2500 |
2420 |
| Объем упаковки, м3 |
15 |
9 |
8 |
| Размеры упаковки (L X W X H), мм |
4250 X 1500 X 2485 |
2900 X 1400 X 2360 |
2650 X 1400 X 2250 |
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ |
VSG 1800 |
VSG 1500 |
VSG 1300 |
| Установочные параллели 135 мм, пара |
1 шт. |
1 шт. |
1 шт. |
| Сегментированный шлифовальный круг |
1 шт. |
1 шт. |
1 шт. |
| Шлифовальные сегменты |
8 шт. |
8 шт. |
8 шт. |
| Т-болты с гайками и шайбами |
8 шт. |
8 шт. |
8 шт. |
| Зажимы для блока цилиндров |
4 шт. |
4 шт |
4 шт. |
| Зажимная пластина с домкратами для головок цилиндров |
2 шт. |
2 шт. |
2 шт. |
| Балансировочный шпиндель с гайкой для шлифовального круга |
1 шт. |
1 шт. |
1 шт. |
| Устройство для правки круга |
1 шт. |
1 шт. |
1 шт. |
| Бак для охлаждающей жидкости с электро насосом |
1 шт. |
1 шт. |
1 шт. |
| Ключ рожковый 24 х 26 |
1 шт. |
1 шт. |
1 шт. |
| Ключи Аллена (комплект 9 шт.) |
1 шт. |
1 шт. |
1 шт. |
| Ключ Аллена 4 мм |
1 шт. |
1 шт. |
1 шт. |
| Стержень для индикатора |
1 шт. |
1 шт. |
1 шт. |
| Резец для фрезерования 12 мм |
1 шт. |
1 шт. |
1 шт. |
| Шкив для сегментированного круга |
1 шт. |
1 шт. |
1 шт. |
| Фундаментный болт, шайба и гайка |
4 шт. |
4 шт. |
4 шт. |
| Руководство по эксплуатации |
1 шт. |
1 шт. |
1 шт. |
| ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ |
| Зажимное приспособление для головок цилиндров |
| Стенд для балансировки кругов |
| Вращающееся зажимное приспособление для головок цилиндров |
| Установочные параллели 50 мм, пара |
| Установочные параллели 250 мм, пара |
| Универсальное зажимное приспособление для головок цилиндров |
| Приспособление для шлифовки маховиков и корзин сцепления |
Ориентировочные отпускные цены (USD, без НДС и транспорта) в стандартной комплектации:
VSG 1000 - от 18 640.00
VSG 1300 - от 20 960.00
VSG 1500 - от 22 880.00
VSG 1800 - от 31 780.00
Информация о ценах на оборудование имеет справочный характер и не является публичной офертой, определяемой статьей 437 ГК РФ. Для более точной информации свяжитесь, пожалуйста, с представителем компании Dalcan.
|
