Авторемонтные станки - STANDARD AUTOMOTIVE Machines:
Расточной станок для блоков и гильз цилиндров модели VCB (VCBM)
ВРЕМЕННО НЕ ПОСТАВЛЯЕТСЯ
НАСТОЯЩЕЕ ПРОВЕРЕННОЕ КАЧЕСТВО!
Очень качественные недорогие высокоточные станки традиционного исполнения для быстрой и качественной расточки всех типов блоков цилиндров, включая гильзы и цилиндры, с возможностью обработки плоскости.
Эти станки имеют конструкцию, идентичную станкам Dalcan Machines (Maxpreci), но производятся на другом заводе в г.Бангалор (Индия) и отличаются, главным образом, элементами управления и более доступными ценами.
Современные расточные станки нового поколения, оснащенные новыми технологиями и решениями, например, такими как, серводвигатели с программируемым логическим управлением, позволяющие обеспечить чрезвычайную простоту эксплуатации (опция).

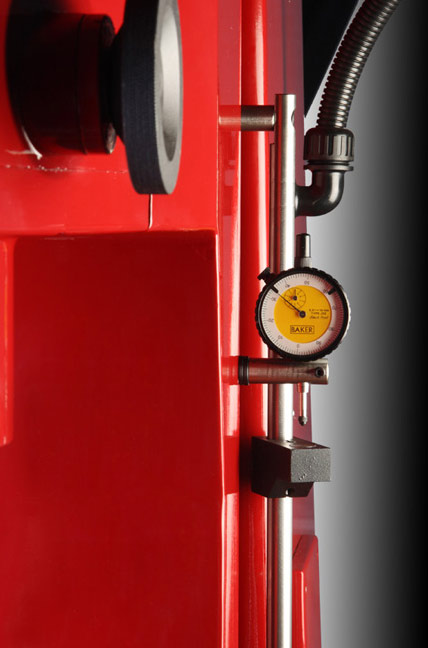

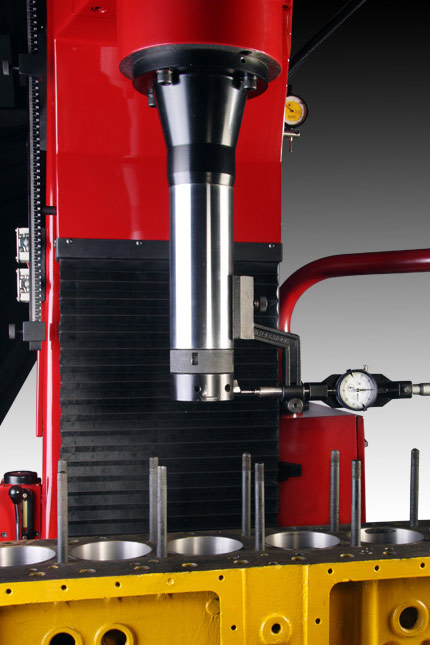

Благодаря встроенному циферблатному индикатору возможно простое и быстрое центрирование отверстий и позиционирование при обработке.

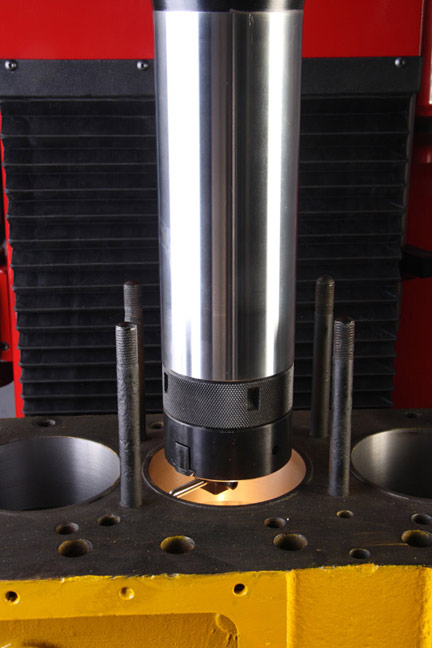

Расточной шпиндель позволяет использовать микрометр для регулировки инструмента, что обеспечивает более точную и повторяемую настройку инструмента.
Простое и точное измерение глубины фаски с помощью циферблатного индикатора.
Возможность дистанционной электронной диагностики по сети Ethernet, что позволяет производителю выявлять любую неисправность, находясь за тысячи километром от места установки станка.
Станки модификаций M, начиная с моделей 1200 и выше, имеют плавно переменную
подачу стола и возможность установки фрезерной головки для фрезерования.
Технические особенности

Легкое и быстрое центрирование шпинделя и позиционирование обработки со встроенным индикатором. В расточном шпинделе легко выполнить настройку инструмента по микрометру, что даст преимущества в точной повторяемой настройке инструмента. Легко и точно измерить глубину расточки можно с помощью индикатора.

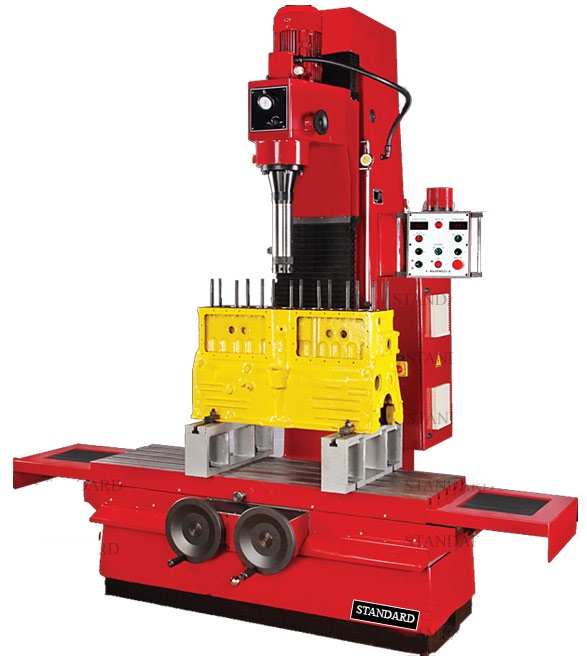

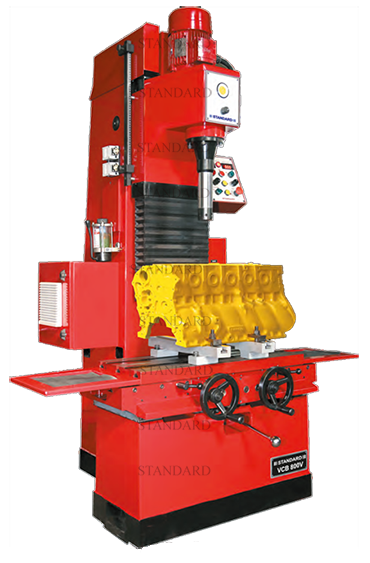

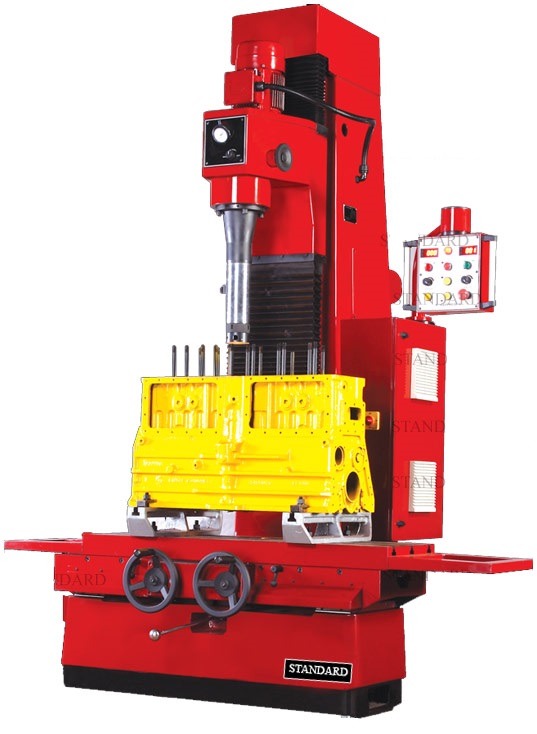

Основные модели расточных станков — VCB 800, VCB 1200, VCB 1500, VCB 2200, VCB 2500

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
| ТЕХНИЧ. ХАРАКТ-ТИКИ |

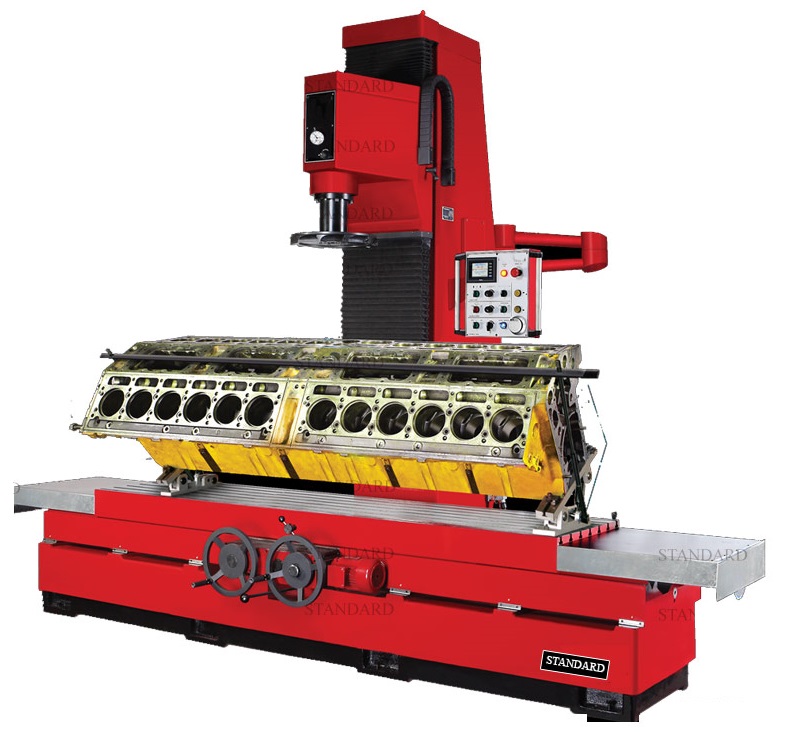

VCBM 2500 |

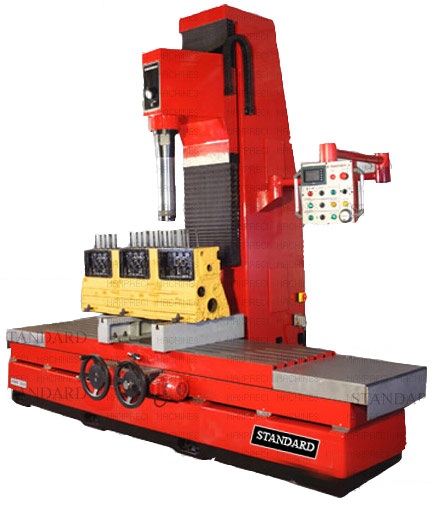

VCBM 2200 |
VCBM 1500 V |
VCB 1500 V |
VCBM 1200 V |
VCB 1200 V |
| Диапазон обработ., мм |
62 - 265 |
62 - 265 |
48 - 220 |
48 - 220 |
62 - 135 |
62 - 135 |
| Диапазон обработ. с дополнит. шпинд., мм |
- |
38 -350 |
38 - 310 |
38 - 310 |
38 - 190 |
38 - 190 |
| Длина фрезеров., мм |
2300 |
1800 |
1350 |
|
1250 |
|
| Ширина фрезеров., мм |
400 |
400 |
350 |
|
350 |
|
| Макс. перемещ. расточн. головки, мм |
850 |
850 |
700 |
700 |
600 |
600 |
| Макс. расстоян. от головки до стола, мм |
1500 |
1500 |
1340 |
1340 |
1300 |
1300 |
| Макс. расстоян. между осями крайних цилиндров блока, мм |
2500 |
1800 |
1200 |
1200 |
900 |
900 |
| Макс. вес детали на столе, кг |
- |
2500 |
1000 |
1000 |
750 |
750 |
| Двигатель шпинделя, кВт/л.с. - об/мин |
2.2 / 3 |
2.2 / 3 - 1440 |
1.5 / 2 |
1.5 / 2 |
1.5 / 2 |
1.5 / 2 |
| Двигатель быстрой подачи, кВт/л.с. |
- |
0.4 Servo |
0.37 / 0.5 |
0.37 / 0.5 |
0.37 / 0.5 |
0.37 / 0.5 |
| Двигатель продольн. подачи стола, кВт/л.с. |
2700 мм |
0.37 / 0.5 |
0.37 / 0.5 |
|
0.37 / 0.5 |
|
| Шпиндел. скорости, об/мин плав. перем. |
50 - 750 |
50 - 750 |
50 - 750 |
50 - 750 |
50 - 750 |
50 - 750 |
| Шпиндел. подачи, мм/мин |
- |
10 - 100 |
12 - 100 |
12 - 100 |
12 - 100 |
12 - 100 |
| Макс. расстоян. от оси шпинделя до колонны, мм |
500 |
500 |
410 |
410 |
360 |
360 |
| Размеры стола (L X W), мм |
2500 x 600 |
2200 x 600 |
1500 x 450 |
1500 x 450 |
1200 x 360 |
1200 x 360 |
| Продольн. перемещ. стола, мм |
2700 |
2050 |
1850 |
1350 |
1300 |
850 |
| Попереч. перемещ. стола, мм |
150 |
150 |
120 |
120 |
75 |
75 |
| Длина машины, мм |
3300 |
3300 |
2800 |
2500 |
2200 |
1900 |
| Ширина машины, мм |
1800 |
1800 |
1440 |
1420 |
1300 |
1300 |
| Высота машины, мм |
3050 |
3050 |
2525 |
2525 |
2440 |
2440 |
| Рабочее простр-во ( L X W), мм |
4500 X 1850 |
4400 x 1850 |
4050 x 1520 |
4050 x 1520 |
2880 x 1400 |
2800 x 1700 |
| Вес нетто, кг |
5000 |
4800 |
3500 |
3000 |
2650 |
2500 |
| Вес с упаковкой, кг |
6000 |
5800 |
4000 |
3500 |
3300 |
3200 |
| Объем упаковки, м3 |
15 |
15 |
9.5 |
9 |
9 |
7 |
| СТАНДАРТ. ОБОРУД-Е |
VCBM 2200 |
VCBM 1500 V |
VCB 1500 V |
VCBM 1200 V |
VCB 1200 V |
| Установ. параллели 100 мм, пара |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
| Установ. параллели 200 мм, пара |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
| Установ. параллели 300 мм, пара |
1 шт. |
|
|
|
|
| Расточной шпиндель 46 мм с центрир. устр-вом |
|
1 шт. |
1 шт. |
|
|
| Расточной шпиндель 60 мм с центрир. устр-вом |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
| Расточной шпиндель 85 мм с центрир. устр-вом |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
| Расточной шпиндель 125 мм с центрир. устр-вом |
1 шт. |
|
|
|
|
| Расточная головка 125 мм с центрир. устр-вом |
|
1 шт. |
1 шт. |
|
|
| Расточная головка 175 мм с центрир. устр-вом |
1 шт. |
1 шт. |
1 шт. |
|
|
| Расточная головка 225 мм с центрир. устр-вом |
1 шт. |
|
|
|
|
| Расточной инструмент, D 18 X 37 мм длины |
|
1 шт. |
1 шт. |
|
|
| Расточной инструмент, D 18 X 47 мм длины |
1 шт. |
2 шт. |
2 шт. |
1 шт. |
1 шт. |
| Расточной инструмент, D 18 X 70 мм длины |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
| Расточной инструмент, D 18 X 95 мм длины |
4 шт. |
3 шт. |
3 шт. |
1 шт. |
1 шт. |
| Фасочный резец 46 мм длины |
|
1 шт. |
1 шт. |
|
|
| Фасочный резец 60 мм длины |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
| Фасочный резец 85 мм длины |
4 шт. |
3 шт. |
3 шт. |
1 шт. |
1 шт. |
| C'-ключ для шпинделя 85 мм |
|
1 шт. |
1 шт. |
|
|
| C'-ключ для шпинделя 125 мм |
1 шт. |
|
|
|
|
| Стержень для ослабления головок |
1 шт. |
1 шт. |
1 шт. |
|
|
| Установ. микрометр в сборе |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
| Фиксир. держатель установ. микрометра с кнопкой |
3 шт. |
2 шт. |
2 шт. |
1 шт. |
1 шт. |
| Ключи Аллена (к-т 9 шт.) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
| Рукоятка регулир. консоли стола |
|
|
|
1 шт. |
1 шт. |
| Рожковый ключ на 24/26 |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
| Рожковый ключ на 30/32 |
1 шт. |
|
|
|
|
| T -болты с гайками и шайбами |
20 шт. |
16 шт. |
16 шт. |
12 шт. |
12 шт. |
| Зажимы для фиксации блока |
4 шт. |
4 шт. |
4 шт. |
4 шт. |
4 шт. |
| Фрезерный шпиндель |
1 шт. |
1 шт. |
|
1 шт. |
|
| Фрезерный инструмент вставного типа |
8 шт. |
1 шт. |
|
|
|
| Масленка |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
| Выравн. пластины с болтами |
10 шт. |
3 шт. |
3 шт. |
3 шт. |
3 шт. |
| Фундам. болты с гайками и шайбами |
10 шт. |
3 шт. |
3 шт. |
3 шт. |
3 шт. |
| Т-образный ключ Аллена 4 мм |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
| Т-образный ключ Аллена 5 мм |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
| Подъемная крышка отверстия |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
| Измерит. глубины с индикат. |
|
1 шт. |
|
1 шт. |
|
| Инструкц. по эксплуат. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
| |
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ |
| |
Расточной шпиндель 36 мм |
| |
Расточная головка 225 мм |
| |
Расточная головка 275 мм |
| |
Расточная головка 300 мм |
| |
Установочные параллели 130 мм |
| |
Быстрое зажимное приспособление |
| |
Регулируемое зажимное приспособление для V-образных блоков |
| |
Универсальное угловое зажимное приспособление (60* и 90*) |
Обратите внимание — в стандартную комплектацию входят все необходимые расточные шпиндели!
Ориентировочные отпускные цены (USD, без НДС и транспорта) в стандартной комплектации:
VCB 900 - от 18 830.00
VCB 1200V - от 22 530.00
VCBM 1200V - от 27 850.00
VCB 1500V - от 32 270.00
VCBM 1500V - от 37 670.00
VCBM 1500V - от 75 370.00
VCBM 1500V - от 91 410.00
Информация о ценах на оборудование имеет справочный характер и не является публичной офертой, определяемой статьей 437 ГК РФ. Для более точной информации свяжитесь, пожалуйста, с представителем компании Dalcan.
|
