Авторемонтные станки - ROBBI:



Горизонтально-расточные станки ROBBI


ВРЕМЕННО НЕ ПОСТАВЛЯЕТСЯ


Горизонтально-расточные станки для обработки подшипников головок и блоков цилиндров выпускаются итальянской фирмой ROBBI S.p.A. и продаются в США и Канаде под марками RMC и Storm Vulcan.


Линия станков ROBBI

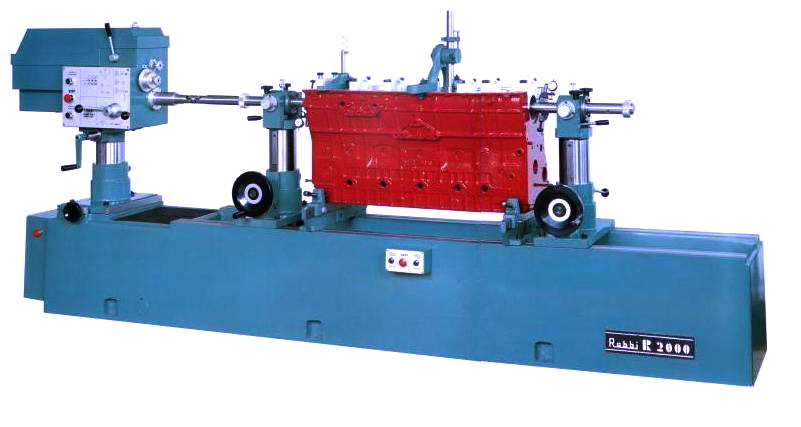

Горизонтально-расточной станок ROBBI серии R2000

Простые, но очень точные, удобные и надежные станки для расточки отверстий подшипников головок и блоков цилиндров любых двигателей диаметром от 22 до 200 мм. Выпускаются 4 модели, отличающиеся максимально допустимой длиной обрабатываемого блока цилиндров - R2000/B (1800 мм), R2000/C (2200 мм), R2000/C SPEC (2600 мм) и R2000/D (3200 мм). Окраска станков в любой цвет по выбору заказчика.


Технические особенности:

Станина
Тяжелая станина из состаренного чугуна с ребрами жесткости, исключающая влияние вибраций на точность обработки.


Установка блока цилиндров и настройка
Приблизительное центрирование детали с помощью конусов и окончательное центрирование с помощью двух универсальных центрирующих устройств с индикатором часового типа. Специальные суппорты обеспечивают точную выверку положения борштанги относительно поверхности блока. Полная универсальность станка для ремонта любых деталей - диапазон расточки от 22 до 200 мм.


Передняя бабка
Расточная бабка установлена на вертикально и поперечно регулируемом суппорте, что обеспечивает быструю и точную выверку положения шпинделя относительно борштанги, причем поперечная регулировка бабки является существенным отличием станков ROBBI от аналогичных станков других производителей. Органы управления сгруппированы в передней бабке для удобства оператора. Плавная регулировка частоты вращения и 2 подачи шпинделя с реверсированием направления вращения и подачи. Расточный шпиндель с двумя концевыми выключателями и возможностью применения удлинителей для увеличения длины расточки. Автоматическое смазывание механизма передней бабки.


Суппорты борштанги
Суппорты борштанги вертикально регулируются, поворачиваются и перемещаются во всех плоскостях. Плавающие и регулируемые подшипники борштанги с возможностью поперечного перемещения позволяют производить быструю выверку положения блока. Чугунные подшипники в сочетании с хромированными борштангами и ручными насосами для смазки обеспечивают исключительную долговечность станка.


Регулируемый в 3-х плоскостях поворотный суппорт с подшипником борштанги - нажмите, чтобы увеличить Регулируемая по высоте и поперечно расточная бабка - нажмите, чтобы увеличить

Органы управления на рабочей бабке и колоннах

Центроискатель и установочное приспособление для резцов - нажмите, чтобы увеличить Расточноя головка и приспособление для проточки торцев - нажмите, чтобы увеличить

Центроискатель, установочный микрометр для резца, резцовая головка и приспособление для проточки торцев


Технические характеристики станков:


Параметры

R 2000 /B

R 2000 /C

R 2000 /C SPEC

R 2000 /D

Макс. длина блока, мм 1800 2200 2500 3200
Мин. расстояние от станины до оси борштанги, мм 400 400 400 400
Макс. расстояние от станины до оси борштанги, Мм 800 800 800 1030
Обрабат. диаметры с борштангой и резцовыми головками, мм 22 - 200 22 - 200 22 - 200 22 - 200
Скорости вращения шпинделя, об/мин 0 - 500 0 - 500 0 - 500 0 - 500
Быстрая ручная подача, мм/об 100 100 100 100
Ручная микро метрическая подача, мм/об 0.1 0.1 0.1 0.1
Автоматич. подача, мм/об 0.05 - 0.1 0.05 - 0.1 0.05 - 0,1 0.05 - 0.1
Макс. перемещ. шпинделя, мм 430 430 430 430
Мощность шпиндел. двигателя, кВт 1,5 1,5 1,5 1,5
Габариты
Длина, мм 3300 3700 4000 4800
Ширина, мм 670 670 670 800
Высота, мм 1400 1400 1400 1400
Габариты с упаковкой
Длина, мм 3500 4000 4200 4950
Ширина, мм 860 860 860 950
Высота, мм 1550 1550 1550 1700
Вес
Без упаковки, кг 1500 1600 1700 2500
С упаковкой, кг 1800 1900 2050 2900


Стандартная комплектация станков:

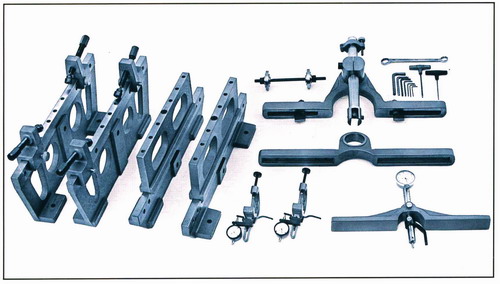

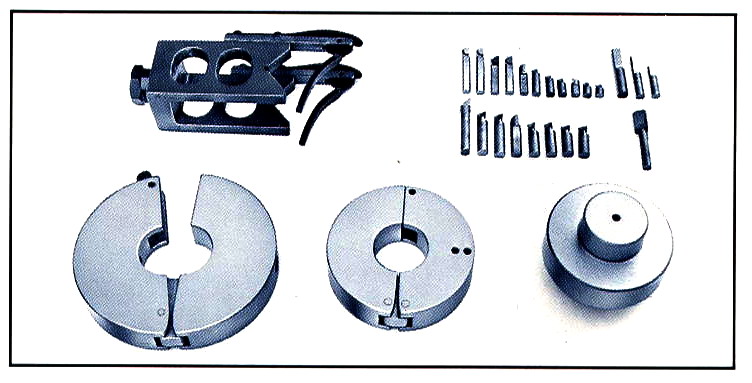

Стандартная комплектация - резцы, резцовые головки и кронштейн для установочного приспособления Стандартная комплектация - параллели, суппорты, центроискатели, кронштейны, инструмент

  • Полный электрический монтаж низкого напряжения (24 Вт)
  • Система освещения
  • 1 приспособление для точной установки микрометра (015М)
  • 2 универсальных центрирующих устройства (350A)
  • 1 пара параллельных суппортов мм 600x100 (403A)
  • 1 пара параллельных суппортов мм 600x230 (401 A)
  • 1 пара параллельных суппортов мм 400x140 (404A)
  • 4 фиксирующих зажима (402A)
  • 1 центральный суппорт (340A)
  • 1 кронштейн индикатора (339A)
  • 1 приспособление для регулировки подшипников
  • 1 набор гаечных ключей
  • Инструкция по эксплуатации и список запасных частей


Дополнительное оборудование станков:

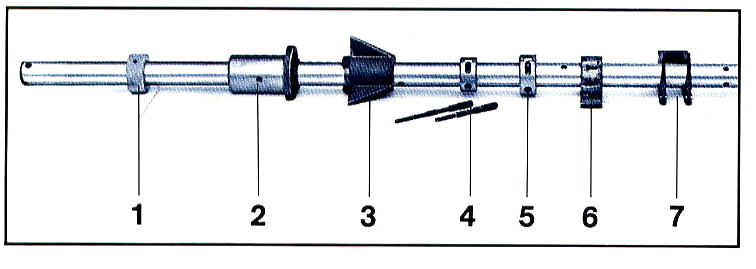

Борштанги

Конплект борштанги Борштанги из твердой хромоникельмолибденовой стали и хромированной поверхностью позволяют растачивать отверстия с высокой точностью в течение долгого времени.


Комплектация борштанг:
1. Втулки
2. Подшипники
3. Центрирующие конуса
4. Толкатель
5. Расточные головки
6. Вставка центрального суппорта
7. Кронштейн для установки измерительного инструмента


Технические характеристики борштанг


Борштанга

Расточная головка (стандарт)

Размеры

Диаметр обрабат. отверстия

Диаметр

Диаметр обрабат. отверстия

Ø22x 1200
24 ÷ 50
-
-
Ø26x 1300
28 ÷ 50
-
-
Ø30x 1600
32 ÷ 60
50
55 ÷ 70
Ø37x 1800
40 ÷ 100
70
75 ÷ 100
Ø45x 2100
47 ÷ 110
65
70 ÷ 90
Ø45x 2500
75
80 ÷ 110
Ø45x 2800
Ø50x 2500
52 ÷120
70
75 ÷ 100
Ø50x 2800
90
95 ÷ 130
Ø50x 3200
Ø60x 3200
120 ÷ 200
120
125 ÷ 150
Ø60x 3500
150
155 ÷ 200

Технические характеристики расточных головок


Комплектное оборудование

(по запросу)

Расточные головки и аксессуары

(по запросу)

Расточная головка

Расточная головка

Диаметр

Диаметр обрабат. отверстия

Диаметр

Диаметр обрабат. отверстия

-
-
40
45 ÷ 65
-
-
45
50 ÷ 70
-
-
70
75 ÷ 100
-
-
85
90 ÷ 120
100
105 ÷ 130
140
145 ÷ 190
120
125 ÷ 160
150
155 ÷ 200
120
125 ÷ 170
200
205 ÷ 250



Прочие устройства и инструменты

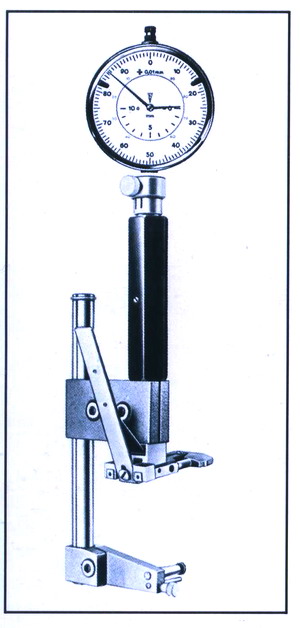

Специальные нутромеры 35-100 мм и 100-220 мм
для измерения диаметра постели без демонтажа борштанги Зажим для V-образных блоков цилиндров Пульт управления

Установочное устройство для расточных головок, заточное устройство для резцов, приспособление для проточки торцов

  • Специальные нутромеры 35-100 мм и 100-220 мм для измерения диаметра постели без демонтажа борштанги

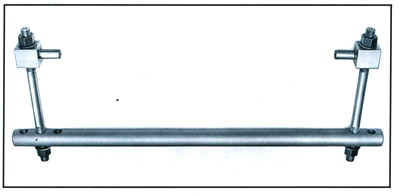

  • Зажим для V-образных блоков цилиндров

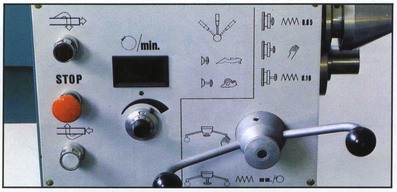

  • Плавное регулирование и прямое считывание частоты вращения шпинделя на пульте управления
  • Установочное устройство для расточных головок
  • Заточное устройство для резцов
  • Приспособление для проточки торцов


Ориентировочные отпускные цены (EURO, без НДС и транспорта) в стандартной комплектации без инструмента и оснастки:
R 2000 /B - от 28 000.00
R 2000 /C - от 30 500.00
R 2000 /C SPEC - от 32 700.00


Скачать буклет расточного станка ROBBIИнструкцию по эксплуатации и подробную информацию об особенностях конструкции, характеристиках и ценах расточных станков ROBBI и их дополнительного оборудования Вы можете скачать здесь.





Информация о ценах на оборудование имеет справочный характер и не является публичной офертой, определяемой статьей 437 ГК РФ. Для более точной информации свяжитесь, пожалуйста, с представителем компании Dalcan.
