Трубные горизонтально-хонинговальные станки ROBBI серии LYOR


Трубные горизонтально-хонинговальные станки LYOR выпускаются в Италии фирмой ROBBI S.p.A.. Станки предназначены для хонингования отверстий длинных деталей типа труб с диаметром до 500 мм и длиной до 8000 мм.

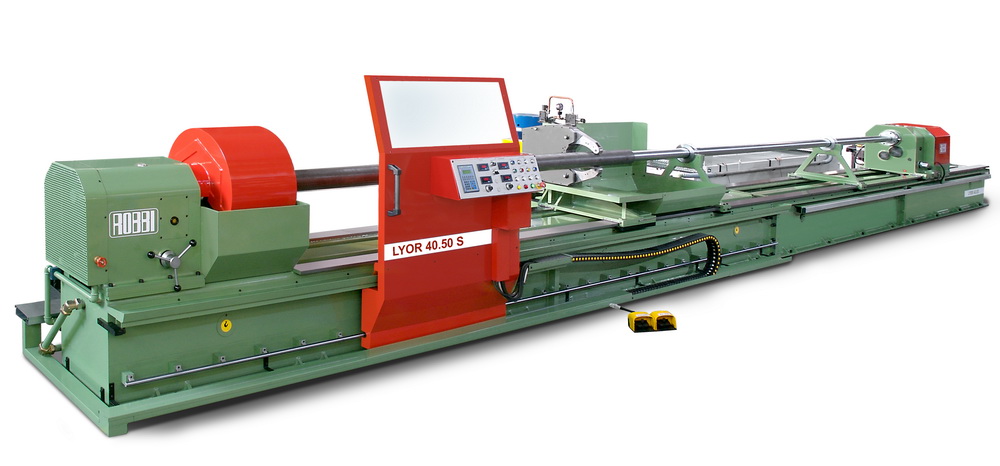

Трубный хонинговальный станок ROBBI LYOR


Станки LYOR отличают исключительная жесткость и мощность. Гидравлический цилиндр управляет движением хонинговальной головки. Трехфазный электрический двигатель, которым управляет частотный инвертор, обеспечивает сервоуправление вращением шпинделя. Передача от двигателя осуществляется коробкой передач, в которой механизмы имеют прочную и жесткую конструкцию, спроектированную для высокого момента и удаления больших припусков.


Программирование работы очень легко осуществляется с сенсорного экрана. Визуализация всех рабочих данных позволяет оператору вмешаться в работу машины в течение всего рабочего цикла.


Каждый такой станок спроектирован так, чтобы обеспечить высокую точность и одновременно быть простым в использовании. Поэтому особенности наладки станка разработаны с учетом потребностей оператора и являются быстрыми, простыми и не требуют специальных знаний и навыков. Заключительный выбор легок: станки надежны, удобны и точны, их цены приемлемы, что означает выгодное возвращение инвестиций. Оперативная связь с производителем гарантирует, в случае необходимости, консультации и быструю поставку требуемых запчастей и расходных материалов.

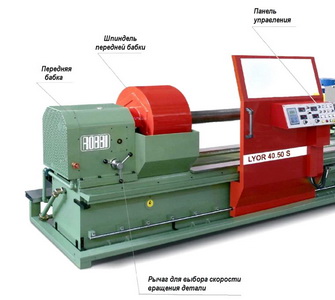

Трубный хонинговальный станок ROBBI LYOR, левая часть

Трубный хонинговальный станок ROBBI LYOR, левая часть - нажмите, чтобы увеличить

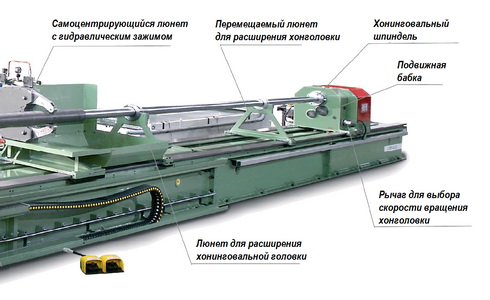

Трубный хонинговальный станок ROBBI LYOR, правая часть

  Трубный хонинговальный станок ROBBI LYOR, правая часть - нажмите, чтобы увеличить


Отличительные особенности станков LYOR


Основываясь на более чем 60-летнем опыте в изготовлении хонинговальных станков, компания ROBBI выпускает две версии трубных горизонтально-хонинговальных станков:

  • Версия LYOR-M с одним шпинделем. Является базовой версией машины. Деталь (труба) зажата на призмах. Гидравлически расширяемая хонинговальная головка вращается в неподвижной детали.
  • Версия LYOR-S с двумя шпинделями. Помимо шпинделя хонинговальной головки с гидравлическим расширением брусков, второй шпиндель вращает деталь в противоположном к хонинговальной головке направлении.


Есть много преимуществ в том, что хонингуемая деталь вращается в противоположном направлении:

  • 1) улучшенная цилиндричность и прямолинейность образующей цилиндра,
  • 2) большая производительность, особенно на маленьких диаметрах труб,
  • 3) хонинговальное масло распределяется однородно и постоянно в отверстии, сглаживая нагрев и высокую температуру, произведенную в процессе хонингования (на машинах без вращения детали высокая температура всегда концентрируется в верхней части трубы, где меньше подача масла, что приводит к температурной деформации трубы и ухудшению точности).


Оба версии LYOR — М и S, оборудованы многофункциональным пультом управления с сенсорным экраном, который обеспечивает легкое программирование и управление всеми операционными параметрами, выполненное с помощью PLC, в том числе:

  • положение конечных точек хонинговальной головки,
  • положение хонинговальной головки для погрузки/разгрузки детали,
  • давление расширения хонинговальных брусков (по запросу, расширение хонинговальной головки управляется до механического упора, с микрометрическим регулированием),
  • рабочая скорость продольного движения хонинговальной головки,
  • значение скорости хонинговальной головки,
  • скорость вращения хонинговальной головки,
  • скорость вращения шпинделя рабочей бабки — только для модели LYOR-S,
  • число хонинговальных ходов,
  • число финишных ходов,
  • давление абразивных брусков.

Сенсорный экран пульта управления визуализирует:

  • • установленные и сигнальные сообщения,
  • • все установленные параметры автоматического цикла в работе ,
  • • возможные исправления, сделанные в параметрах набора в течение автоматического цикла работы.


Станина - нажмите, чтобы увеличить
Станина.

Станина из сваренной электросваркой и нормализованной стали с негабаритными направляющими из высокопрочной стали, направляющие покрыты антифрикционным материалом..

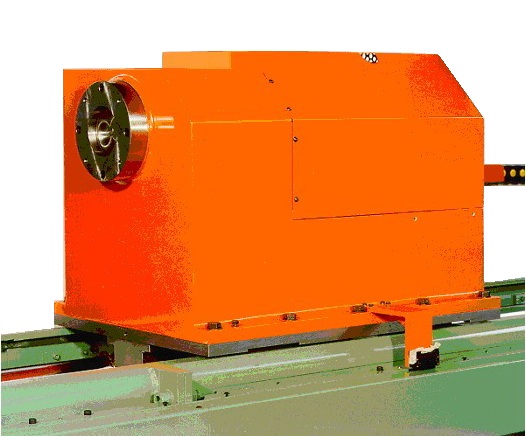

Рабочая бабка - нажмите, чтобы увеличить


Рабочая бабка для привода хонголовки.

Рабочая бабка из сваренной электросваркой и нормализованной стали, коробка подач со смазкой шестерен окунанием, обеспечивает соединение на низкой скорости, шпиндельный мотор с переменной скоростью вращения посредством векторного инвертора. .

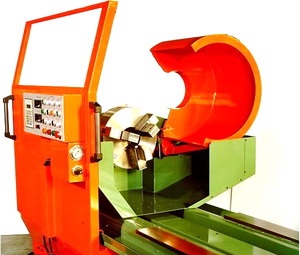

Перемещаемая бабка для вращения трубы - нажмите, чтобы увеличить
Перемещаемая бабка для вращения трубы (только для машины модели S).

Перемещаемая бабка из сваренной электросваркой и нормализованной стали, с коробкой подач со смазкой шестерен окунанием, обеспечивающей соединение на низкой скорости, шпиндельным мотором с переменной скоростью вращения посредством векторного инвертора. Гидравлически управляемый самоцентрирующийся патрон на перемещаемой бабке (только для машины модели S).

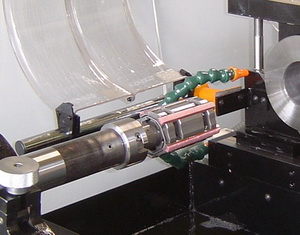

Хонинговальная головка - нажмите, чтобы увеличить

Хонинговальные головки.

Гидравлическая система расширения брусков хонинговальной головки с плавным регулированием давления брусков. Гидравлическая станция выполнена в виде отдельного от машины узла. Система охлаждения с насосом и резервуаром с возможностью применять систему очистки. Электрические и электронные компоненты закрыты в электрошкафу с защитой по требованиям безопасности СЕ. Кнопочный пульт управления. PLC разрешает работать и в автоматическом и ручном режимах.

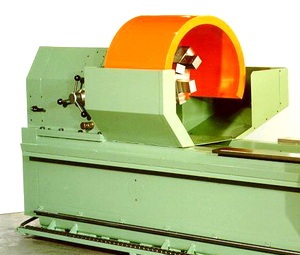

Замоцентрирующийся зажим - нажмите, чтобы увеличить
Замоцентрирующийся зажим для перемещаемого люнета (только для машины модели S).

Обеспечивает зажим и строгое центрирование трубы и хонинговальной головки.



ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ СТАНКОВ LYOR M, S


ПАРАМЕТРЫ / МОДЕЛИ

40.20

40.30

40.40

40.50

40.60

40.70

Диаметр обрабатываемого отверстия мм
20 - 400
Максимальная длина трубы мм 2000 3000 4000 5000 6000 7000
Максимальный ход хонинговальной головки мм 3000 4000 5000 6000 7000 8000
Число люнетов для удлинения хонинговальной головки -
1
2
Длина станка м
9
11
13
15
17
19
Ширина станка м
2,8
3,4


КОМПЛЕКТ СТАНДАРТНОГО ОБОРУДОВАНИЯ


  • Пара призм для зажима трубы.
  • 1 люнет для удлиненной хонинговальной головки.
  • 1 перемещаемый люнет для хонингования труб при ходе хонинговальной головки более 4 метра.
  • 1 гидравлически управляемый самоцентрирующийся патрон на перемещаемой бабке (только для машины модели S).
  • Набор гаечных ключей.
  • Руководство по эксплуатации.



ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ


  • Удлинение хонинговальной головки до упора, управляемое механически с микрометрическим регулированием.
  • Гидравлически управляемый самоцентрирующийся люнет (только для машины модели S).
  • Хонинговальные головки и бруски (см. список).
  • Удлинители хонинговальной головки.
  • Магнитный фильтр, бумажный рулонный фильтр или объединенный узел магнитного и бумажного рулонного фильтров.


ГИДРАВЛИЧЕСКИ РАСШИРЯЕМЫЕ ХОНИНГОВАЛЬНЫЕ ГОЛОВКИ

ТИП

TLY26

TLY30

TLY35

TLY45

TLY60

TLY80

TLY100

Диаметр хонингования, мм 26-30 30-35 35-45 45-60 60-80 80-100 100-125


ТИП

TLY125

TLY150

TLY180

TLY220

TLY260

TLY300

Диаметр хонингования, мм 125-150 150-180 180-220 220-260 260-300 300-400


Скачать буклет расточного станка ROBBIИнструкцию по эксплуатации и подробную информацию об особенностях конструкции, характеристиках и ценах плоскошлифовальных станков ROBBI и их дополнительного оборудования Вы можете скачать здесь.
