Станки для ремонта головок блока цилиндров PROVALVE


Provalve

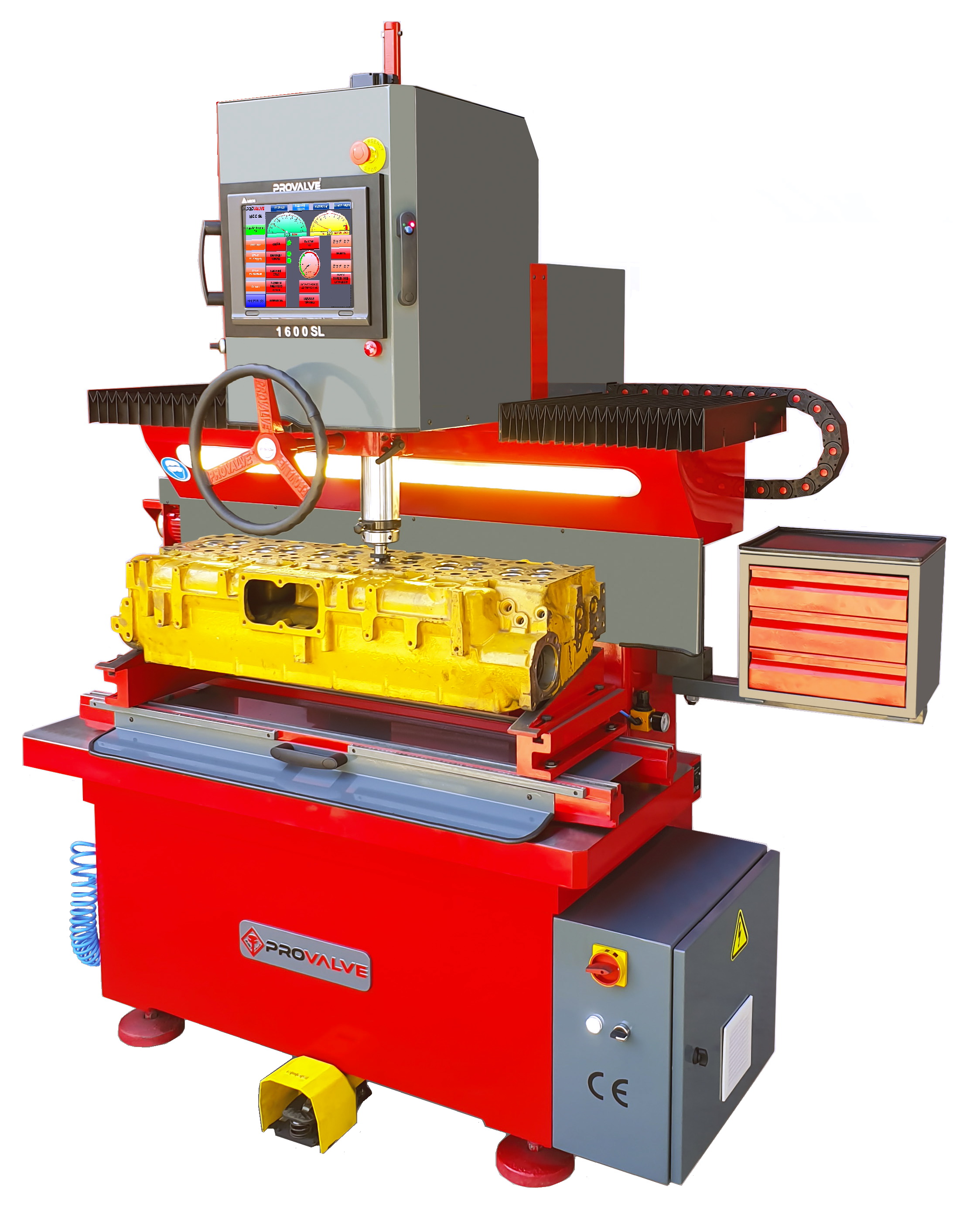

Provalve — прецизионные станки с цилиндрическими пилотами для обработки головок блока от самых малых до самых больших размеров и с любыми угловыми наклонами клапана.


На сегодняшний день любой станок марки Provalve — это не только одна из наиболее мощных машин из всех станков данного типа, производящая точную механическую обработку седла клапана от самого маленького до самого большого диаметра, и одна из самых точных и быстрых машин данного типа, но одновременно и одна из самых доступных по цене.


Другими словами, машина данной линии совершенно недостижима для конкурентов как по максимальному соотношению "качество/цена", так и просто по доступности цены, где конкуренцию ей не могут составить даже многие из китайских копий станков Serdi.


Это достигнуто путем применения самых совершенных технологий конструирования и производства, с помощью которых машина получила самые совершенные технологические решения, позволяющие обрабатывать седла и направляющие втулки клапанов всех видов головок цилиндров наиболее эффективно.

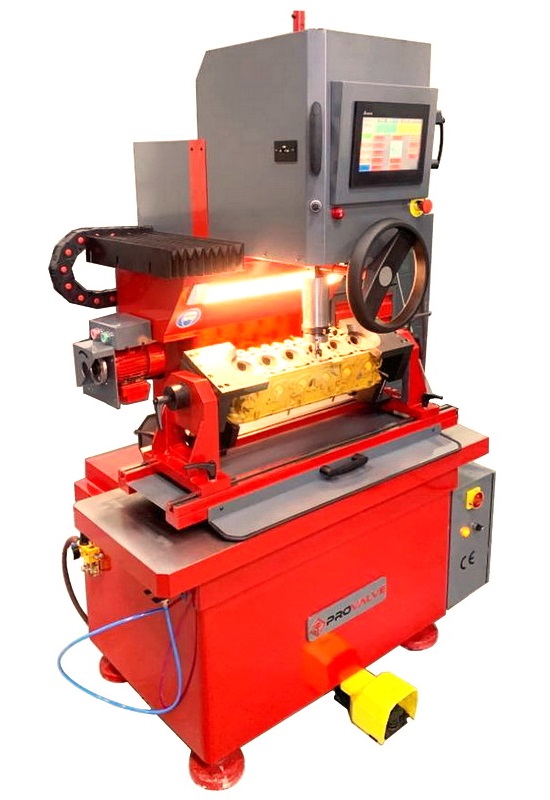

Универсальный станок для обработки любых седел Provalve-800 Универсальный станок для обработки любых седел Provalve-1600


ОСНОВНОЕ ПРЕИМУЩЕСТВО станков в управлении. На любом станке Provalve установлена система полностью автоматического центрирования с сенсорным управлением, которая не только повышает точность обработки седел и значительно сокращает время обработки. Достаточно направить пилот в направляющую втулку и только нажать 1 единственную кнопку на экране — все остальное (центрирование и запуск вращения шпинделя) станок сделает сам и просто даст вам возможность обработать седло, повернув штурвал.


Такого простого управления невозможно встретить ни в одном из аналогичных и гораздо более дорогостоящих станков — как с ручным управлением, так и с ЧПУ! А это не требует серьезной подготовки и высокой квалификации оператора!


На любом станке данного типа применяется мультиугловой резец, обрабатывающий сразу все фаски седла клапана с необходимой шириной и угловой точностью (может быть использован любой профильный резец), вмонтированная система вакуумного тестирования позволяет сразу же по окончании обработки проверить качество выполнения работ.


Основные технические решения, использованные в конструкции станка, защищены патентами, в том числе, патентом Турции №2019-GE-228828 от 23-05-2019 "Система управления машиной для обработки седел и направляющих клапана" и патентом Турции №2019-GE-228876 от 23-05-2019 "Система обработки клапанных седел и направляющих клапана". Эти патенты устанавливают приоритет производителя — компании Serdarlar Makine, в примененной системе зажима с помощью роликовой цепи, а также системе автоматического центрирования.


С 2020 года станки марки Provalve выпускаются в Турции на заводе компании Serdarlar Makine только в следующих основных модификациях:

  • Provalve-800S — со стальной сварной станиной, сенсорным управлением и экраном 10", длина между крайними седлами в головке цилиндров (без переустановки) до 800 мм.
  • Provalve-1000S — со стальной сварной станиной, сенсорным управлением и экраном 10", с увеличенной до 1000 мм длиной между крайними седлами обрабатываемых головок цилиндра.
  • Provalve-1600S — бюджетная модель со стальной сварной станиной, сенсорным управлением и экраном 10", длина между крайними седлами в головке цилиндров (без переустановки) до 1600 мм.
  • Provalve-1600SL — более мощная модель с полностью* чугунной литой станиной увеличенной ширины и высоты, сенсорным управлением и экраном 12", а также более мощным шпинделем с увеличенным ходом.
  • Provalve-4.0 — модель, совершенно аналогичная Provalve-1600SL, но имеющая измененную конструкцию стола специально для тех, кто привык работать на станках типа Serdi 4.0 Power, длина между крайними седлами в головке цилиндров (без переустановки) уменьшена до 1250 мм. *- слово "полностью" подчеркивает отличие от машин конкурентов, где нередко встречается конструкция с чугунной только верхней частью станины, в то время как нижняя сварена из стали.

  • Отличительные особенности станков марки Provalve:


  • Универсальная, надежная и безопасная машина с очень высокой точностью и скоростью обработки.
  • Жесткая, стабильная и точная конструкция, сварная станина из специальной состаренной стали.
  • Самая большая точность для всех видов седел всех типов головок блока цилиндров, от мотоциклов до самых тяжелых индустриальных двигателей — глубина повторной обработки после полной переустановки головки цилиндра на предварительно обработанное седло — не более 0,02 мм (проверено во многих цехах).
  • Позволяет механическую обработку направляющих клапанов от 3,5 мм и седел диаметром от 16 до 120 мм.
  • Точная центрирующая система, основанная на сферической и плоских воздушных подушках с продольным и поперечным перемещением (единственная в этом классе машин имеет 4 воздушных подушки).
  • При центрировании работают 3 подушки — подушка стола с двумя подушками шпинделя, в то время как подушка рабочей бабки используется лишь для предварительной настройки и в процессе центрирования не участвует. Это является принципиальным отличием машины от аналогов типа SERDI, у которых центрирование обеспечивается только двумя подушками шпинделя.
  • Четыре воздушных подушки: первая — на верхней станине, на шпиндельной бабке (2 оси, продольный ход на 200/850 мм), вторая — на шпинделе (сферическая подушка с наклоном до 10°), третья — на шпинделе (плоская подушка с перемещением по 2 осям на 10 мм), четвертая — на столе, на зажимном приспособлении нижней части станины (2 оси, продольный ход на 630 /860 мм, что обеспечивает максимальное расстояние между крайними клапанами в головке цилиндров до 830/1000/1610 мм при обработке без перестановки головки цилиндров).
  • Патентованная система автоматического центрирования инструмента по нажатию 1 кнопки с ЧПУ, автоматическим запуском, остановом и контролем на экране (отсутствует у машин конкурентов).
  • Надежный патентованный зажим шпиндельной рабочей бабки машины двойным пневматическим домкратом.
  • Серводвигатель шпинделя с электронным устройством управления, с переменной скоростью и цифровым дисплеем — обеспечивает исключительную плавность и мощность (не применяется на машинах конкурентов).
  • Система быстрой установки и демонтажа конического держателя инструмента обеспечивает надежность крепления держателя на шпинделе и полностью исключает (в отличие от конкурентов) какое-либо его повреждение.
  • Универсальное зажимное приспособление с наклоном на 130° для всех типов головок блока цилиндров и зажимное приспособление для плоских головок блока.
  • Полноценный стол машины на воздушной подушке с продольным перемещением 630/860 мм и поперечным перемещением 200 мм (единственная машина в этом классе с таким столом), зажим на нижней части станины вакуумными домкратами и параллелями обеспечивают без перестановки обработку головки цилиндров с максимальным расстоянием между крайними клапанами до 830/1610 мм.
  • Плоская воздушная подушка стола участвует в точном центрировании, повышая точность обработки и снижая усилия на шпиндель (не применяется на машинах конкурентов).
  • Защитные гофрированные кожухи верхней станины (отсутствуют у конкурентов) исключают абразивный износ за весь срок службу станка.
  • Электронный ограничитель хода шпинделя с регулировкой для периодически повторяющихся работ.
  • Сенсорный экран 10" или 12" с сенсорным управлением, с библиотекой данных головок цилиндров и сохранением базы данных всех работ.
  • Возможность обновления данных и программы управления как через Интернет, так и через порт USB.
  • Интегрированное освещение с неоновым светом на станине машины и светодиодная лампа для локальной подсветки рабочей зоны шпинделя.
  • Отдельный вакуумный насос (не применяется на машинах конкурентов) исключает влияние подачи воздуха на работу вакуумных зажимов и вакуумтестера.
  • Вакуумный тестер, воздушный фильтр с лубрикатором, заточный станок для твердосплавных резцов и инструментальный ящик интегрированы в конструкцию машины.
  • Высококачественная окраска в цвета по выбору заказчика (стандартные цвета - красный RAL 3000 и серый RAL 7011).

  • КОНСТРУКЦИЯ СТАНКА PROVALVE


    Provalve - нажмите, чтобы увеличить картинку

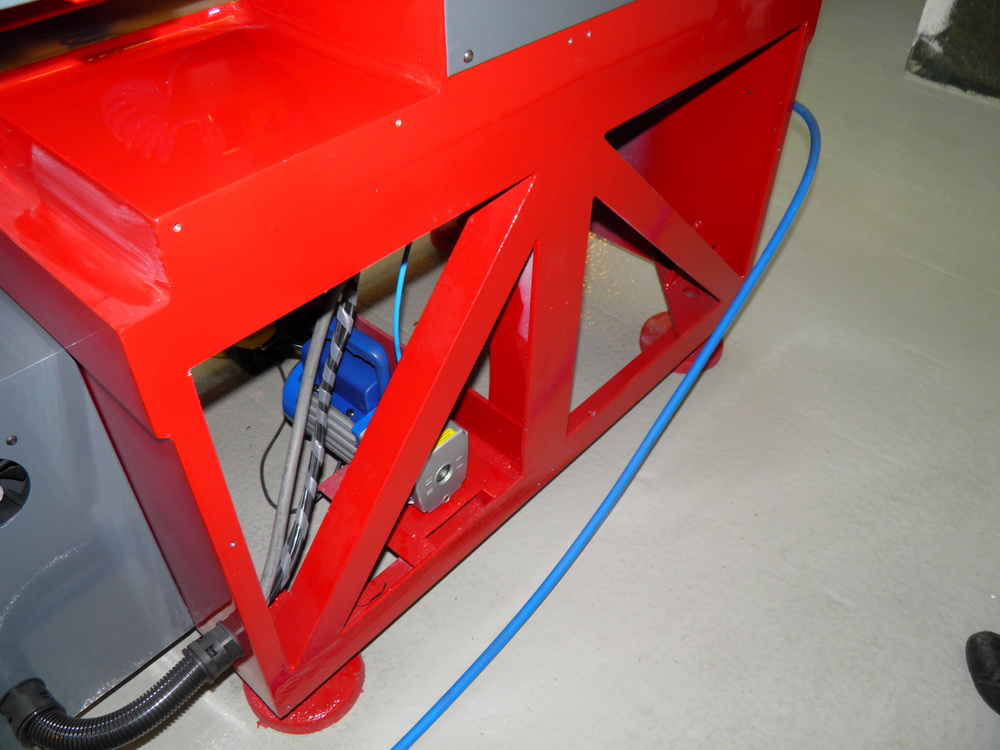

    Станина, качественно сваренная из прочной стали и подверженная старению, обеспечивает высокую жесткость, стабильность и точность станка в бюджетных вариантах комплектации. Вакуумные насосы, установленные в нижней части станины, обеспечивают вакуумом зажимы стола и тестер герметичности. Фильтр воздуха стандартно комплектуется лубрикатором для подачи очень малого дозированного количества масла в пневмосистему машины.


    Provalve - нажмите, чтобы увеличить картинку

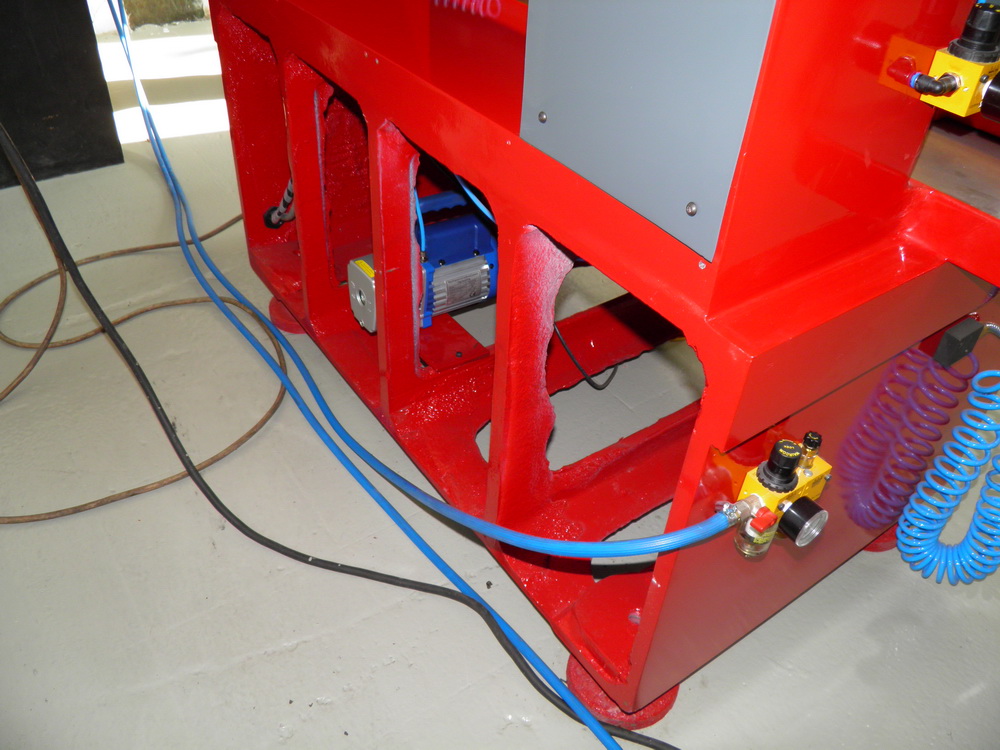

    Cтабильность и точность станка (модели 1600) наиболее полно обеспечивает полностью литая станина, имеющая наиболее высокую жесткость. Вакуумные насосы, установленные в нижней части станины, обеспечивают вакуумом зажимы стола и тестер герметичности. Фильтр воздуха стандартно комплектуется лубрикатором для подачи очень малого дозированного количества масла в пневмосистему машины.


    Provalve - нажмите, чтобы увеличить картинку


    Стол на воздушной подушке имеет как поперечное, так и продольное перемещение, а также вакуумные фиксаторы. Стандартное зажимное приспособление, наклоняемое в обе стороны на 130°, предназначено для установки любых головок цилиндров. Хромированный шпиндель, установленный в регулируемых чугунных втулках пиноли рабочей бабки, практически не подвержен износу.


    Provalve - нажмите, чтобы увеличить картинку

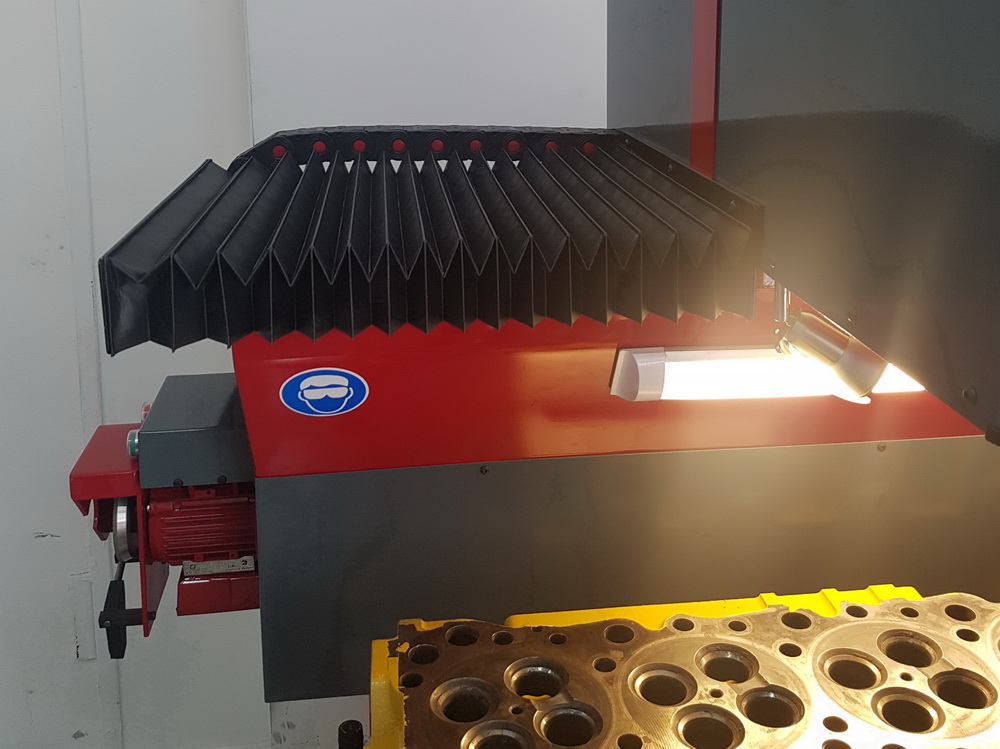

    Защитные кожухи для верхней станины значительно повышают удобство эксплуатации станка и обеспечивают исключительную его долговечность даже в пыльных помещениях.


    Provalve - нажмите, чтобы увеличить картинку

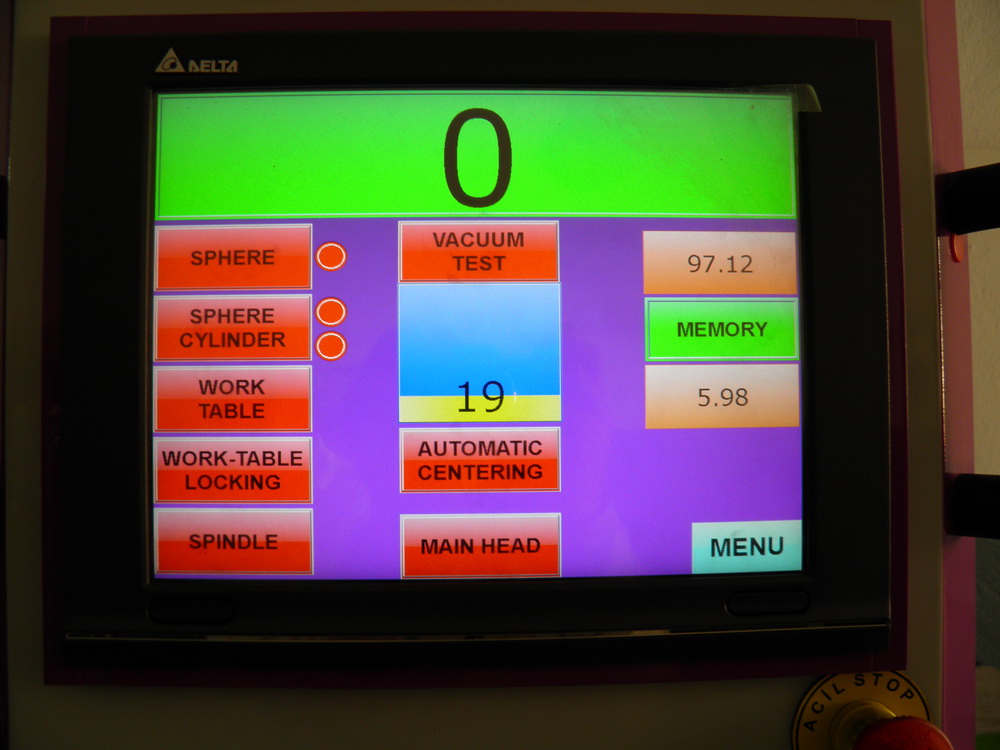

    Пульт управления с сенсорным экраном превращает машину в станок с ЧПУ с функциями автоматического центрирования шпинделя и останова после обработки. Имеет также функцию хранения базы данных (с обновлением) размеров седел и инструмента для их обработки для большого числа моделей двигателей.


    Provalve - нажмите, чтобы увеличить картинку

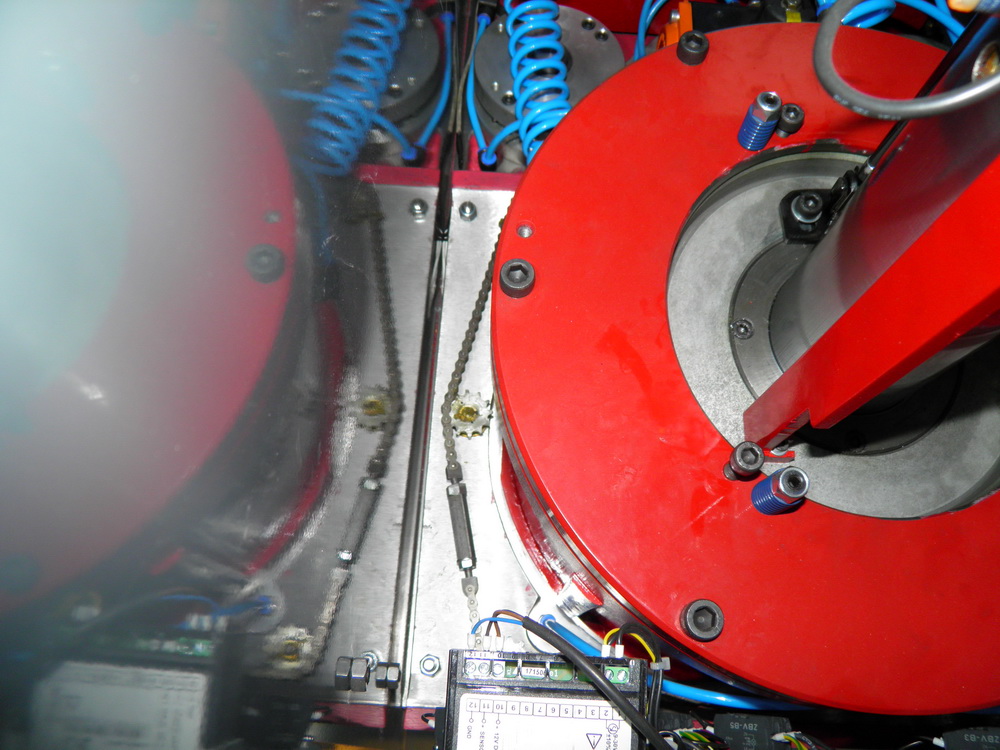

    Патентованная цепная система зажима шпинделя, сервомотор для привода шпинделя, система точной вертикальной балансировки шпинделя, плоская и сферическая воздушные подушки шпинделя — все эти устройства, установленные в рабочей бабке, направлены на обеспечение высокой точности при минимальном времени механической обработки.


    Provalve - нажмите, чтобы увеличить картинку

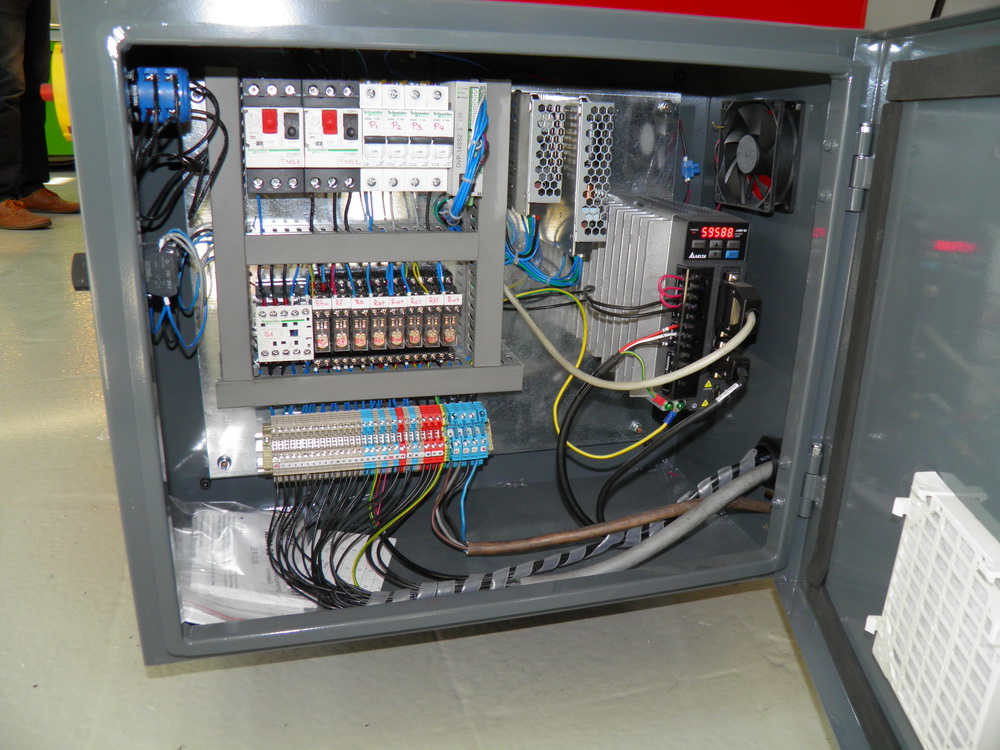

    Электрический шкаф машины комплектуется элементами производства только европейских компаний.


    Provalve - нажмите, чтобы увеличить картинку

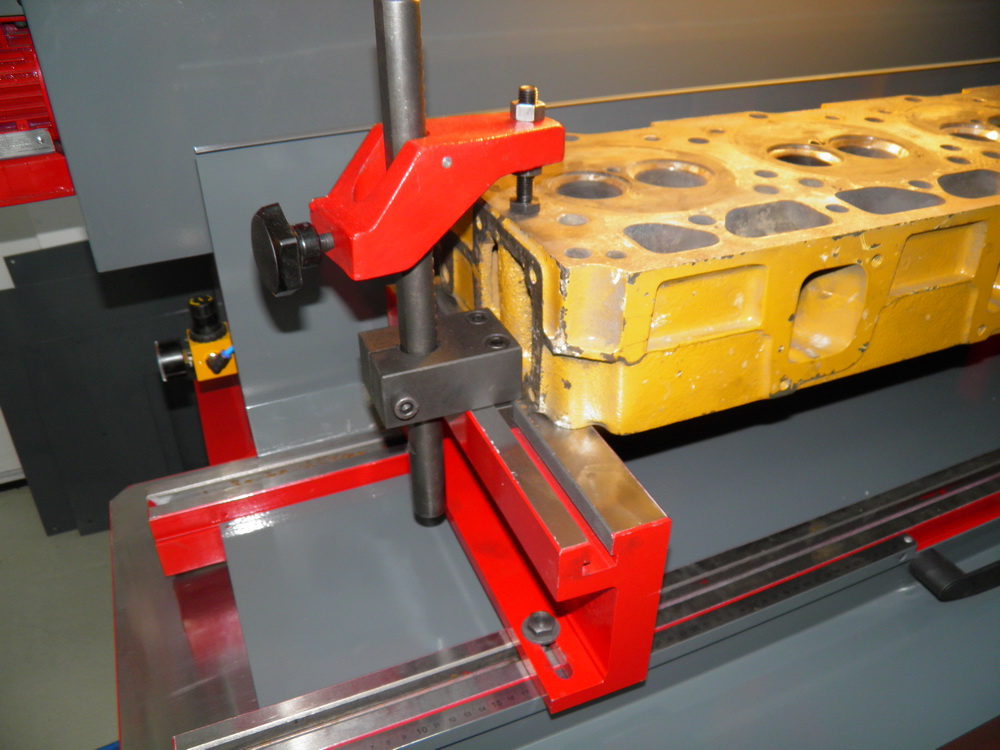

    Зажимы для плоских головок блока идут в качестве дополнительного оборудования машины и требуют дополнительно комплектов параллелей разной высоты.


    Provalve - нажмите, чтобы увеличить картинку

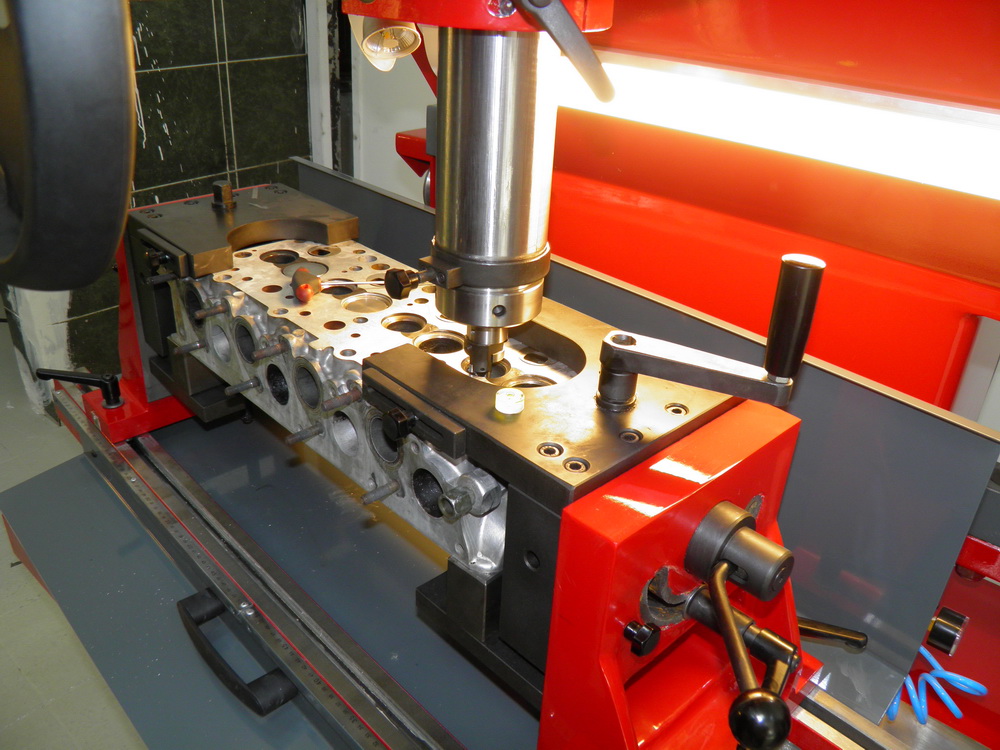

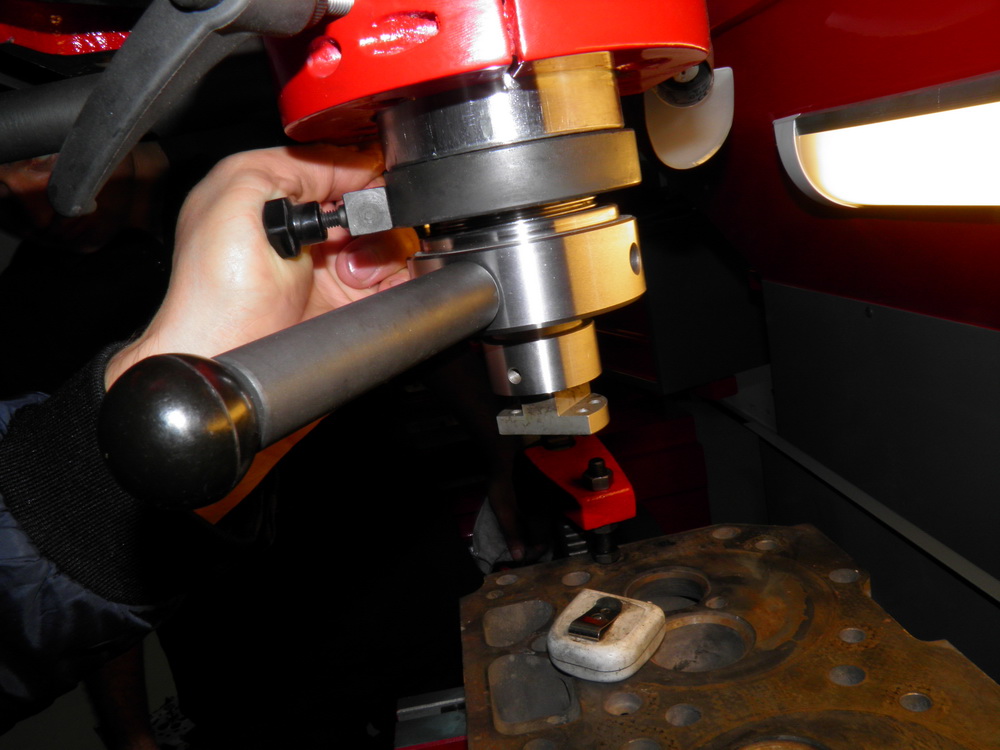

    Система установки и демонтажа конического держателя инструмента не только настроена на быструю работу — в отличие от машин конкурентов она не требует никакого "постукивания" и исключает какое-либо повреждение держателя.


    Provalve - нажмите, чтобы увеличить картинку

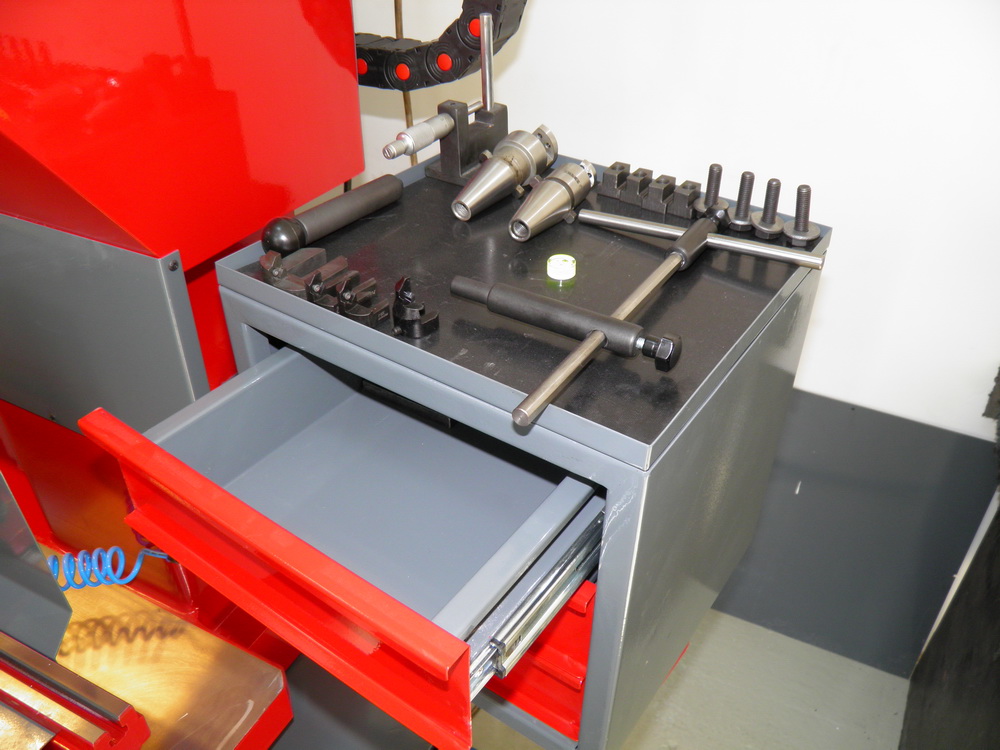

    Тумбочка для инструмента имеет 3 ящика, позволяющих разместить весь необходимый инструмент непосредственно под рукой оператора.


    Provalve - нажмите, чтобы увеличить картинку

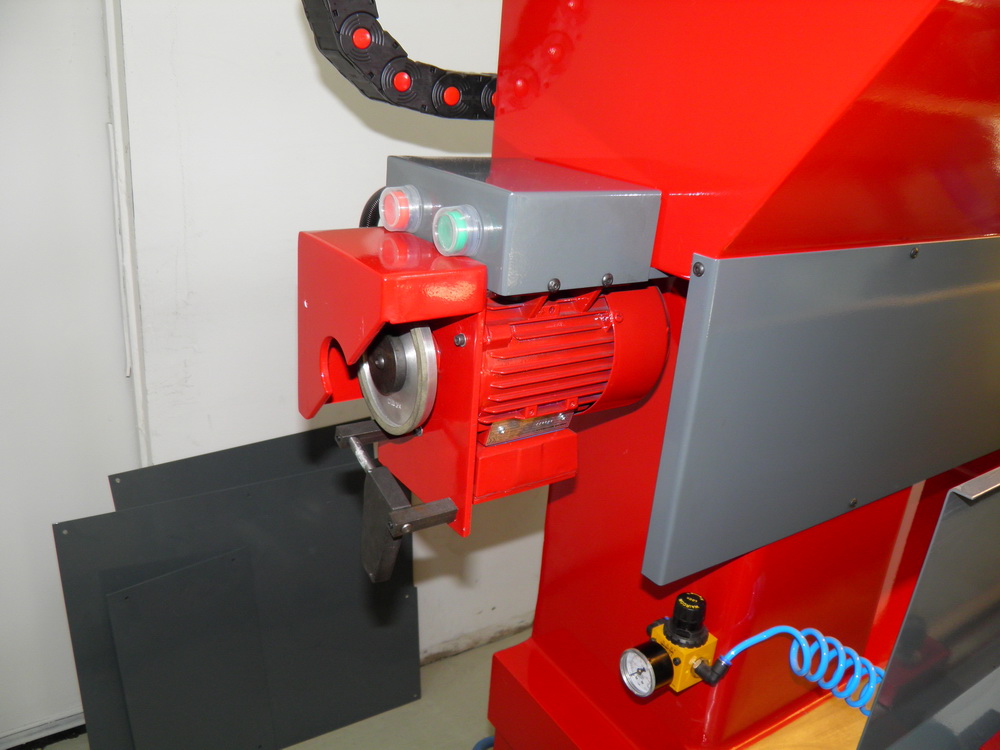

    Заточное устройство для резцов входит в стандартную комплектацию машины.



    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКОВ МАРКИ PROVALVE


    ПАРАМЕТР 800S/ 1000S  1600S 1600SL /4.0
    Габариты
    Длина мм 1415 1700 1415
    Ширина мм 950 950 1000
    Высота мм 2115 2115 2115
    Вес нетто кг 1200 1375 1550
    Размеры упаковки мм 1600х 1230х 2250 2000х 1230х 2250 2000х 1230х 2250
    Размеры обрабат. головки (макс.)
    Макс. длина мм
    Неограни ченная
    Макс. длина между крайними клапанами (без переуст-ки) мм 830/ 1000 ** 1610 1610/ 1250
    Макс. ширина мм 450 450 500
    Макс. высота мм 450 450 500
    Диапазон обрабат. седел клапанов мм От 16 до 80 От 16 до 120 От 16 до 120
    Миним. диаметр стержня клапана мм
    3,5
    Управление
    Размер сенсорного экрана мм 10" 10" 12"
    Попереч. перемещ-е стола мм
    200
    Продольн. перемещ-е стола мм 630 760 760/ 200
    Рабочая бабка
    Продольн. перемещ-е мм 200 850 850/ 1050
    Попереч. перемещ-е мм
    -
    Попереч. перемещ-е сферы шпинделя мм
    10
    Шпиндель
    Наклон шпинделя град.
    10
    Ход шпинделя мм 200/ 250 250 250
    Мощность шпиндел. серво двигателя Вт
    750
    Макс. крутящий момент Нм 17 24 24
    Скорость вращения шпинделя об/ мин От 0 до 500/ 800* От 0 до 640 От 0 до 640
    Подключения
    Электро питание кВА -В -Гц
    1,5- 230- 50/60
    Давление нагнетаем. воздуха кг/ см2
    6
    Объем нагнетаем. воздуха, не более л/ мин
    400

    **— для модели 1000S
    Производитель оставляет за собой право изменять конструкцию, спецификацию и описание оборудования без предварительного уведомления.

    ОБОРУДОВАНИЕ СТАНКОВ PROVALVE:


    Стандартное оборудование
    Система вакуумных зажимов стола от отдельного вакуумнасоса
    Система автоматического центрирования перед обработкой
    Комплектная электрическая система
    Сенсорный экран
    Воздушные датчики давления
    Рукоятка с кнопкой для управления воздушной подушкой рабочей бабки*
    Универсальное наклонное зажимное приспособление 360°
    Выравнивающие опоры 4 шт.
    Пара нижних суппортов
    Нижний суппорт
    Выравнивающий стержень
    Спиртовой уровень
    Микрометр для резцов
    Заточное устройство с алмазным кругом
    Вакуумная система тестирования - отдельный вакуумный насос, фильтр и манометр
    Колодки для вакуумтестера разных размеров 8 шт.
    Ограничители хода шпинделя с электронным индикатором и стопорами
    Электронный тахометр
    Система двойного освещения
    Инструментальный ящик
    Отвертка Torx Т9
    Ключ Аллена 2,5 мм
    Защитные очки
    Руководство по эксплуатации
    Дополнительное оборудование
    Держатели инструмента SH-100 (18-57 мм), SH-200 (18-60 мм), SH-300 (40-70 мм), SH-400 (50-100 мм), SH-500 (70-120 мм)
    Специальные держатели для тормозных клапанов Mercedes Atego-Axor / Exhaust brake valve seat 20°, Mercedes Actros / Exhaust brake valve seat 45°
    Держатель с конусом Морзе №2 для сверления и развертывания
    Держатели резца SH-0 (16-30 мм), SH-1 (25-45 мм), SH-2 (37-60 мм), SH-3 (40-70 мм), SH-4 (50-100), SH-5 (70-120) — стандартной и увеличенной длины
    Держатели резца SH-190 (25-45 мм), SH-290 (37-60 мм), SH-390 (40-70 мм), SH-490 (50-100), SH-590 (70-120) — для вырезания седел
    Держатели резца SH-320, -330, -345 (40-70 мм), SH-420, -430, -445 (50-100), SH-520, -530, -545 (70-120) — для одноугловых резцов 20°, 30°, 45°
    Твердосплавные пилоты CP-тип (9,525 м, 160 мм)
    Твердосплавные пилоты CPL-тип (9,525 м, 7,0-12,0 мм, 190 мм)
    Твердосплавные пилоты CPL-тип (9,525 м, 12,0-14,0 мм, 200/220 мм)
    Твердосплавные пилоты CPS-тип (6,00 м, 4,0-7,0 мм, 130 мм)
    Твердосплавные профильные резцы — 1-угловые 20°, 30°, 35°, 40°, 45°, 60°
    Твердосплавные профильные резцы — 3-угловые 20°, 30°, 35° и 45°
    Резцы для вырезания седел
    Пара параллелей 90х340 мм
    Пара параллелей 110х340 мм
    Пара параллелей 140х340 мм
    Зажимное приспособление для плоских головок цилиндра
    Защитные гофрированные кожухи для верхней станины


    Срок заводской гарантии на станок и его оборудование — 2 года с момента отгрузки.


    Ориентировочные отпускные цены (EURO, без НДС и транспорта) в стандартной комплектации без инструмента:
        Provalve-800S — 20 500.00
        Provalve-1000S — 21 000.00
        Provalve-1600S — 24 000.00
        Provalve-1600SL — 27 000.00
        Provalve-4.0 — 27 250.00






    Информация о ценах на оборудование имеет справочный характер и не является публичной офертой, определяемой статьей 437 ГК РФ. Для более точной информации свяжитесь, пожалуйста, с представителем компании Dalcan.
