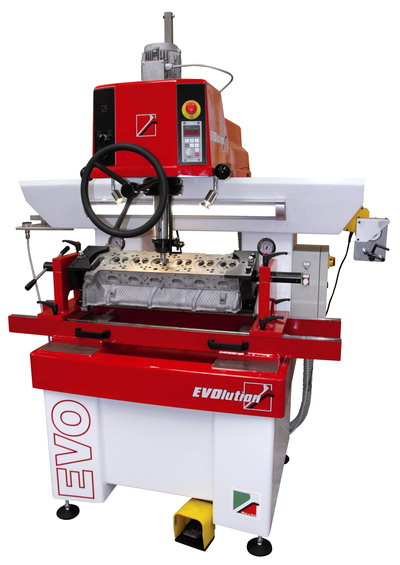

Станок для обработки седел клапанов и направляющих втулок модели EVO ML


Высокоточная машина с технологически совершенными решениями, задуманными для того, чтобы обрабатывать седла и направляющие втулки клапанов всех видов головок цилиндров.

Станок для ремонта ГБЦ SERDI Srl

Основные технические особенности машины EVO ML



  • - Автоматическая центрирующая система, основанная на сферической и плоской воздушных подушках с поперечным перемещением, электронное устройство управления двигателем с переменной скоростью и цифровым дисплеем (инвертор).
  • - Три воздушных подушки: первая - на верхней станине, на шпиндельной бабке (2 оси), вторая - на шпинделе (сферическая подушка 360 °), третья - на зажимном приспособлении нижней части станины (2 оси, длина 1370 мм).
  • - Зажим шпиндельной бабки машины двойным пневматическим домкратом.
  • - Универсальная, надежная и безопасная машина.
  • - Самая большая точность для всех видов седел всех типов головок блока цилиндров, от мотоциклов до самых тяжелых индустриальных двигателей.
  • - Позволяет механическую обработку направляющих клапанов от 3,5 мм и седел диаметром от 14 до 90 мм.
  • - Универсальное зажимное приспособление 2-кулачкового типа, с вращением на 360°, с приспособлениями для всех типов головок блока цилиндров, или регулируемое универсальное опрокидывающее зажимное приспособление и зажимное приспособление для плоских головок блока.
  • - Зажим на нижней части станины с тремя пневматическими домкратами, станина и параллели 1500 мм длины.
  • - Чрезвычайно жесткая конструкция, станина из стали с монолитным корпусом.
  • - Плоская тройная воздушная подушка на нижней части станины позволяет точное центрирование и снижение усилия на шпиндель.
  • - Регистрируемый ограничитель хода шпинделя для периодически повторяющихся работ.
  • - Интегрированное освещение с неоновым светом на станине машины и две лампы на шпинделе рабочей головы.
  • - Вакуумный тестер, заточный станок для твердосплавных резцов и инструментальная полка интегрированы в конструкцию машины.
  • - Высококачественная окраска.

Оборудование машины EVO ML



Модификация P - машина со шпинделем, приводимым через поршень пневмоцилиндра, четвертая воздушная подушка Модификация P - машина со шпинделем, приводимым через поршень пневмоцилиндра, с автоматическим перецентрированием шпинделя. Четвертая воздушная подушка, нулевое усилие на шпинделе, обеспечиваемое с помощью воздушной колонны (поршень), с освобождением системы во время механической обработки. Пневматический привод быстро поднимает шпиндель (кнопкой вручную), с его автоматическим перецентрированием.
Вращающееся на 360 ° зажимное приспособление Вращающееся на 360° зажимное приспособление
Наклонное зажимное приспособление Наклонное зажимное приспособление
Зажимное приспособление для плоских головок блока Зажимное приспособление для плоских головок блока
Регулируемые выравнивающие опоры Регулируемые выравнивающие опоры
Измеритель наклона головки блока MAGIC Измеритель наклона головки блока MAGIC
Заточной станок для твердосплавных резцов Заточной станок для твердосплавных резцов
Вакуумный тестер с насадками Вакуумный тестер с насадками

ТЕХНИЧЕСКИЕ ДАННЫЕ СТАНКА EVO ML



Максимальные размеры головки блока цилиндров:



Максимальная длина головки блока цилиндров Не ограничена
Ширина головки блока цилиндров 550 мм
Высота головки блока цилиндров 450 мм
Диапазон механической обработки: минимальный и максимальный диаметр седла 14-90 мм
Минимальный диаметр стержня клапана 3,5 мм

Центрирующее перемещение шпиндельной головки



В длину 1120 мм
Микрометрический поперечный ход 7 мм
Вертикальное перемещение шпинделя 200 мм
Максимальный наклон шпинделя ±6°
Мощность шпиндельного двигателя 0,75 кВт
Скорость вращения шпинделя 35-700 об/мин

Перемещение стола с головкой блока цилиндра на станине



В длину 11 мм
В поперечном направлении 200 мм

Подключения



Электропитание 1,5 кВт-230В, 1-фаза 50/60 Гц
Давление воздуха 6 бар
Объемный расход воздуха 300 л/мин
Уровень шума при 700 об/мин 60 дБ

Полные размеры и вес машины


Длина 1580 мм
Ширина 1000 мм
Высота 2100 мм
Вес нетто приблизительно 1200 кг
Размеры упаковки 1700 x 1230 x 2250

Стандартное оборудование:


- Универсальные вращающиеся на 360° 2-кулачковые зажимные приспособления или система быстрых плавающих зажимов
- Система двойного освещения
- Регистрируемый ограничитель хода шпинделя
- Установочный измерительный прибор
- Держатель инструмента S-IT5100
- Резцедержатели S-IT2000 (18-30 мм), S-IT2001 (28-40 мм) S-IT2002 (40-60 мм)
- Заточный станок для твердосплавных резцов с алмазным шлифовальным кругом
- Вакуумный тестер с насадками
- Набор ключей.

Стандартный набор инструментов:


- Набор из 12 твердосплавных и стальных пилотов
- Набор из 10 твердосплавных профильных резцов + 2 резцов для вырезания седел.

Дополнительное оборудование:


- Резцедержатели S-IT1999 (малые диаметры), S-IT2003 (40-60 мм), S-IT2004 (60-80 мм)
- Держатель инструмента S-IT5300
- Электронный клинометр Magic




Демонстрация работы станка EVO ML





Скачать буклет с продукцией компании Serdi SrlПодробная информация об особенностях конструкции, характеристиках и ценах на оборудование компании Serdi Srl приведена в буклете, который Вы можете скачать здесь (объем 1,5 M).
